一、鹽霧（wù）試驗概述
    一般 鹽霧試驗可分為兩類，一類（lèi）是天然環境暴露（lù）試驗，另一類為人工加速模擬鹽霧環境試驗。通常意義上講的鹽霧實驗，一般指是是後者，常見的有中性鹽霧試（shì）驗（NSS）、醋酸鹽霧試驗（ASS）和銅鹽（yán）加速醋酸鹽霧試驗（CASS）。
    二、鹽霧試驗試驗前的準備工作（zuò）
    1、狀態檢查（chá）
    做鹽霧試驗前要對 鹽霧試驗箱（xiāng）狀態進行確認。
    包括電（diàn）路接線、溫度顯示、氣壓（yā）表刻度（15psi）、泡泡塔液位、噴霧均勻性、收集液流量、鎳片較正（zhèng）等方麵。
    注：各（gè）部件正常狀（zhuàng）態、清潔工作一般每15天一次。

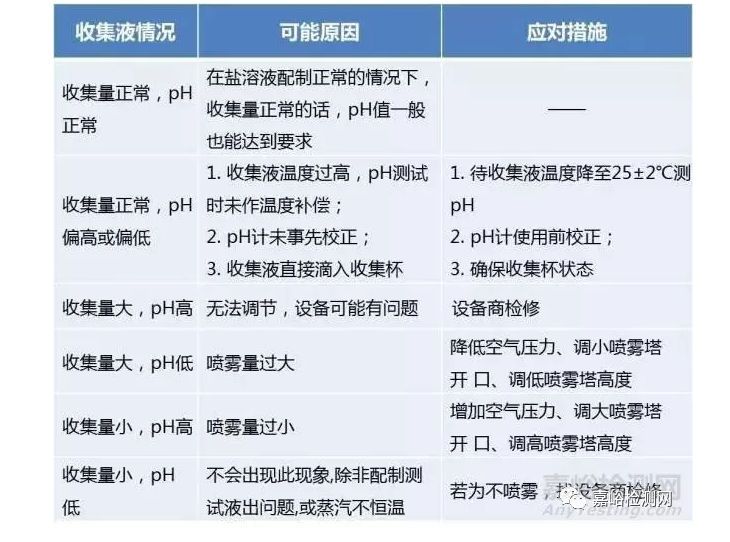

    2、鹽霧機噴霧量的調節

    3、腐蝕率校正
    利用重量（liàng）法,采（cǎi）用指（zhǐ）定的鎳片試樣通過CASS試驗前後單位麵（miàn）積的質量損失來確認鹽霧（wù）機是否滿足測試要求。
    腐蝕損失（shī）率u一般要求為0.45～0.85mg/cm2

    鎳（niè）片要求：尺寸為10*7.5*0.09 cm，含碳量要低於0.15%，校正步驟如（rú）下圖：

    4、鹽水配製
    （1）對氯化鈉的要（yào）求
    原（yuán）子吸收光譜法或（huò）有類似靈敏（mǐn）度的（de）另一種分析方法測定，氯化鈉應含有不到0.001％（質量百分比）的銅和不到0.001％（質量百分比）的鎳。
    以幹鹽計算，它不得含有超過0.1％（質量百分比）的碘化鈉，或超過0.5％（質量百分比）的（de）總雜質。
    （純度不夠的（de）氯化鈉會使試件腐（fǔ）蝕產（chǎn）物（wù）增多，影響（xiǎng）腐蝕程度）
    （2）對純水的要求
    加入氯化鈉後溶液的pH要求在6.0-7.0，如此除對氯化鈉的品質要求外，所用的純水也必須保證純淨度（dù）。
    可采用新製備的超純水配製鹽溶液。也可（kě）以（yǐ）使用新鮮（xiān） 的沸水配製溶（róng）液，來降低（dī）溶液中二氧化碳的含量，以避免（miǎn）pH值的變化。
    （3）CASS要求
    CASS還需添加0.26±0.02 g/L的分析純二水合氯化銅，應在氯化鈉完全溶解及攪（jiǎo）拌均勻後再加（jiā）入。
    （4）pH的調整
    NSS直接采用分析（xī）純級鹽酸或氫氧化鈉調節pH值；
    ASS和CASS先加足夠量的分析純（chún）級冰醋酸，使鹽溶液pH達到3.0-3.1，必要時采用分析純級鹽酸或（huò）氫氧化鈉調節作適（shì）當（dāng）調節（jiē）；
    采用pH計（jì）在25±2℃檢驗溶液的pH值。pH計使用前必須采用（yòng）pH為6.86和pH為4.00的（de）標（biāo）準緩衝液進行（háng）校正。
    （5）比重的測量
    采（cǎi）用1.0-1.1量（liàng）程的密度計檢驗鹽溶液的比重。
    應確保配製鹽溶液所（suǒ）使用的器皿清潔和幹淨，事先對所用（yòng）量器的準確性（xìng）進行（háng）校正，如燒杯、pH計、天平、密度計等。
    如有必要，將溶液過濾後再放入試驗設備的儲液槽中，以清除（chú）可能（néng）堵塞噴霧器孔的任何（hé）固體物質。
    三、鹽霧試驗如何做
    鹽霧試驗可分為以下幾個步驟：
    1、清（qīng）潔（jié）樣品
    試驗前應徹底清潔試樣（yàng）。所使用的清潔方法取決於（yú）材料的性質、 其表麵和汙染（rǎn）物，但是不（bú）得使用可能影響試樣表（biǎo）麵的任何（hé）磨料或 溶劑。一般可采用乙醇清潔（jié），或采用氧化鎂溶液。
    試樣清潔後應小心不能由於處置不當而再次受汙染。
    2、擺放樣品
    （1）用惰性非金屬材料的置物架放置樣品；
    （2）試樣的放置（zhì）位置應使它們不受噴霧器的直接噴（pēn）射（shè）；
    （3）試樣的排列,應保噴霧自由地落在全部測試件上,不應妨礙測試液自（zì）由落下；
    （4）試樣表麵在噴霧箱中暴露的角度是非常重要的。試樣在噴霧箱中應盡可能與垂直方 向成（chéng）20°。特殊零（líng）件具有很多方向的主要（yào）表麵要同時（shí）測試（shì）時,可取多件試（shì）樣置放,務必使每個主要表（biǎo）麵都能同時接受鹽水的（de）噴霧。
    （5）試樣測試完畢前，不允（yǔn）許移動。
    3、開機（jī）測試
    記錄（lù）測試（shì）初（chū）始時間，試驗過程中禁止開蓋或中止鹽霧試驗。
    4、試驗結束
    記（jì）錄結束時間，測定收集液收集量、pH、比重等信息。
    5、試樣檢查及評（píng）定
    待實驗室溫度冷卻到室（shì）溫和基本無霧時（shí），將產品從試驗箱取出，用不高於38 ℃的溫水衝洗產品（pǐn）表麵1分（fèn）鍾（zhōng）（幹淨為準），再把產品表麵吹幹淨，放置於室溫下，戴好幹（gàn）淨棉（mián）質手套，在1000LUX光線（xiàn）下檢查待（dài）測樣品的外觀（guān），進行鹽霧實驗結（jié）果鑒定。

    測試結果的評定視不同（tóng）標準要求的不同而不同。如銅鹽加速醋酸鹽霧試驗與（yǔ）中性鹽霧試驗相（xiàng）比，由於試驗溫（wēn）度從35℃提高到50℃。再加上銅鹽對腐蝕的加速作用（yòng），使其腐蝕速度提高了7-8倍，它比醋酸鹽霧試驗也快2-3倍。因（yīn）而用（yòng）銅鹽加速醋酸鹽霧試驗對產品鍍（dù）層考核（hé）抗 鹽霧（wù）腐蝕（shí）質量，可在較短（duǎn）的時間裏得到結果。

文章來源：嘉峪檢測網
