從事表麵處理（lǐ）的（de）人（rén）都很清楚，鍍層主要是起到裝飾外觀和保護基材不被腐蝕的作用。為了讓大家更清晰的（de）了解電鍍件，草莓视频网站儀器小編給大家詳細講解一下電（diàn）鍍件的鹽（yán）霧試驗。

    1、鹽霧腐蝕的介紹

    腐蝕是材料（liào）或其性能在環境的（de）作用（yòng）下引起的破壞或變（biàn）質。大多數的腐蝕（shí）發（fā）生在大氣環境中，大氣中含有氧氣、濕度、溫度變化和汙染物等腐蝕（shí）成分和腐蝕因素。

    鹽霧腐蝕就是一種常見和有破壞性的大氣腐蝕。這裏（lǐ）講的鹽霧是（shì）指氯化物的大氣，它的主要腐（fǔ）蝕成分是海洋中的氯化物鹽——氯化鈉，它主（zhǔ）要來源於海洋和內地鹽（yán）堿地區。

    鹽霧對（duì）金屬材料表麵的腐蝕是（shì）由於含（hán）有的氯離子穿透金屬表麵的氧化（huà）層和防（fáng）護層與內部金屬發生電化（huà）學反應引起的。同時，氯離子（zǐ）含有一定的水合能，易被（bèi）吸附在金屬表麵的孔隙（xì）、裂縫排擠並取代氯化（huà）層（céng）中的氧，把不（bú）溶（róng）性的氧化物變成可溶（róng）性的氯化物，使鈍化態表麵變成活潑表麵。造成對產品極壞的不良反應。

    2、鹽霧試驗及與實際的聯（lián）係

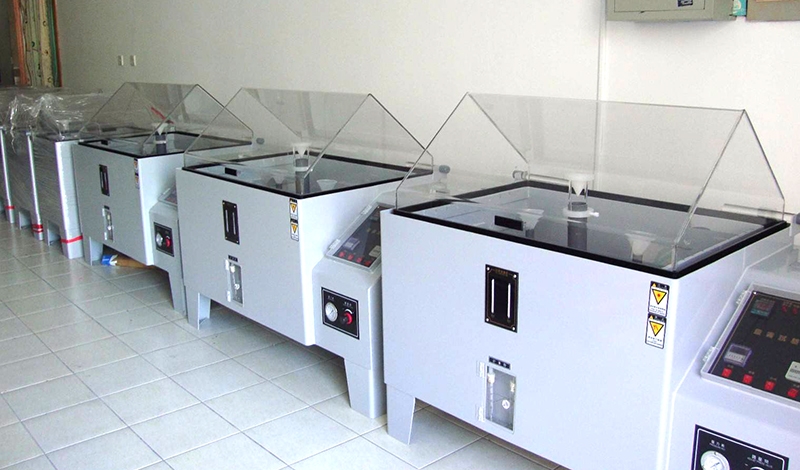

    鹽霧試驗（yàn）是一種主要利用（yòng）鹽霧試驗箱所創造的人工模擬鹽霧環境條（tiáo）件來考（kǎo）核產品或金屬材料耐腐（fǔ）蝕性能的環境試驗（yàn）。它分為二大類，一類為天然環境暴露試驗，另一類為人工加速（sù）模擬鹽霧環境試驗。人工模擬鹽霧環境（jìng）試驗是利用一種具有一定容積空（kōng）間的試驗設（shè）備——鹽霧試驗箱（xiāng），在其容積空間（jiān）內用人工的方法，造成鹽霧環境來（lái）對產品的耐鹽霧腐蝕性能質量進行考核。

    它與（yǔ）天（tiān）然環境相比，其鹽霧環境的氯化（huà）物的鹽濃度，可（kě）以是一般天然環境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產品（pǐn）進行鹽霧試驗，得出結果的時間也大大縮短。如在天然暴露環境下對某（mǒu）產品樣品進行試驗，待其腐蝕可能要1年（nián），而在人工模擬鹽霧環境（jìng）條件下試驗，隻要24小時，即可得到相似的結果。

    3、適用範圍：

    1）鋼（gāng）鐵表麵鍍銅+鎳+鉻（gè）或鎳+鉻;
    2）銅或銅合金表麵鍍（dù）鎳+鉻;
    3）300係列或400係列不鏽鋼表麵鍍鎳+鉻;
    4）鋁（lǚ）或鋁合金表麵（miàn）鍍銅+鎳+鉻;
    5）鋅合金表麵鍍銅+鎳+鉻;
    6）塑膠電鍍件

    4、人（rén）工模擬鹽霧試驗包括

    1) 中性鹽（yán）霧試驗（NSS試驗）是出現早目前應用領域廣的一種加速腐蝕試（shì）驗方法。它采用5%的氯（lǜ）化鈉鹽水溶液，溶液PH值調（diào）在中性範圍（6～7）作為噴霧用的溶液。試（shì）驗（yàn）溫度（dù）均取（qǔ）35℃，要求鹽霧的沉降率在1～2ml/80cm².h之間。
    2) 醋酸鹽霧試驗（ASS試驗）是在中性鹽霧試驗的基礎（chǔ）上發展起來（lái）的。它是在5%氯化鈉溶液中加（jiā）入一些冰（bīng）醋酸，使溶液的PH值降為3左右，溶液變成酸性，後形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速（sù）度要比NSS試驗快3倍左右。
    3) 銅鹽加速醋酸鹽霧試驗（yàn）（CASS試驗）是國外新近發展起來的一（yī）種快（kuài）速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—氯化（huà）銅，強烈誘發腐蝕。它的腐蝕速度大約（yuē）是NSS試驗的8倍。

    5.鹽霧試驗標準及試驗結果的判定

    A.標準是對重複性事物和概述所做的統一規定。鹽霧試驗（yàn）標準是對鹽（yán）霧試驗條件，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規定，另外還對鹽霧試驗箱性能提出技（jì）術要求。同種（zhǒng）產品采用那種鹽霧（wù）試驗標準要根據鹽霧試驗的特性和金屬的腐（fǔ）蝕速度及對鹽霧的敏感程度選擇。
    B.鹽霧（wù）試驗的目的是為了考核產品（pǐn）或金（jīn）屬（shǔ）材料的耐鹽霧腐蝕質量，而鹽霧試驗結果判定正是對產品質量的宣判，它的判定結（jié）果是否正確合理，是正確衡量產品或金屬抗鹽霧腐蝕質（zhì）量（liàng）的關鍵。
    C．鹽霧試驗結果的判定方法有：評級判定法、稱重判定法、腐（fǔ）蝕物出現判定法、腐蝕數據統計分析法。
    1)評級判定法是（shì）把腐（fǔ）蝕麵積與總麵積（jī）之比的百分數按（àn）一定的方法劃分成幾個級別，以某一個級別作為合格判定依據，它適合平板樣品進（jìn）行評價；
    2)稱重（chóng）判定法是通過對腐蝕試驗前後樣（yàng）品的重量進行稱重的方法，計算出受腐蝕損失的重量來對（duì）樣品耐腐（fǔ）蝕質量進行評判，它特別適用於對（duì）某種金屬耐腐蝕（shí）質量（liàng）進行考核；
    3)腐蝕物出現判定（dìng）法是一種定性的判定法，它以（yǐ）鹽霧腐蝕試驗（yàn）後，產品是否產生腐蝕現象來對樣（yàng）品進行判定，一般產品標準中大多采用此方法；腐蝕數據統計分析方法提供了設計腐蝕試驗（yàn）、分析腐蝕數據、確定腐蝕數據的置信度的（de）方法，它主要用於分析（xī）、統（tǒng）計腐蝕情況，而不是具體用於某一具體（tǐ）產品的質（zhì）量判定。
