相信大家在市場上都很容易知道試驗箱廠家給出的
溫濕度試驗箱“濕度偏差”如:
1、+2/-3%R.H.(濕度>75%R.H時),±5%R.H(濕度≤75%R.H時)
2、±3%R.H.(>75%R.H),±5%R.H(≤75%R.H)
3、±2%R.H.(>75%R.H),±5%R.H(≤75%R.H)
4、±4%R.H ……等
其實,不難發現,它們有著明顯的差異,這種現象的根源在於采用的標準不一樣,環境試驗設備行業目前並沒有正式的國家標準(強製性標準),有的都是一些推薦性標準(自願采用)和行業標準(比如GJB標準在民用領域並不普遍適用,似乎也可以看作是行業標準)。各廠商各自為政,自說自話。
一、推薦性標準的法律地位
《中華人民共和國標準化法》第十四條規定“強製性標準,必須執行。不符合強製性標準的產品,禁止生產、銷售和進口。推薦性標準,國家鼓勵企業自願采用。 ”
《中華人民共和國標準化法條文解釋》稱“推薦性標準,國家鼓勵企業自願采用”是指: (1)推薦性標準,企業自願采用;
(2)國家將采取優惠措施,鼓勵企業采用推薦性標準。推薦性標準一旦納入指令性文件,將具有相應的行政約束力。
推薦性標準又稱為非強製性標準或自願性標準。是指生產、交換、使用等方麵,通過經濟手段市場調節而自願采用的一類標準。這類標準,不具有強製性,任何單位均有權決定是否采用,違犯這類標準,不構成經濟或法律方麵的責任。應當指出的是,推薦性標準一經接受並采用,或各方商定同意納入經濟合同中,就成為各方必須共同遵守的技術依據,具有法律上的約束性。
一般認為在以下6種情形下,推薦性標準必須得到執行:
(1)法律法規引用的推薦性標準,在法律法規規定的範圍內必須執行;
(2)強製性標準引用的推薦性標準,在強製性標準適用的範圍內必須執行;
(3)企業使用的推薦性標準,在企業範圍內必須執行;
(4)經濟合同中引用的推薦性標準,在合同約定的範圍內必須執行;
(5)在產品或其包裝上標注的推薦性標準,則產品必須符合;
(6)獲得認證並標示認證標誌銷售的產品,必須符合認證標準。
二、試驗標準(與濕度相關)
1、GB/T 2423.3-2006 電式電子產品環境試驗 第2部分:試驗方法 試驗Cab:恒定濕熱試驗;
2、GB/T 2423.4-2008 電工電子產品環境試驗 第2部分:試驗方法 試驗Db:交變濕熱(12h+12h循環);
3、GJB 150.9A-2009 軍用裝備實驗室環境試驗方法 第9部分:濕熱試驗;
4、HB 6167.4-2014 民用飛機機載設備環境條件和試驗方法 第4部分:濕熱試驗;
……
三、環境試驗設備產品技術條件及檢定(檢驗)標準
1、GB/T 10586-2006 濕熱試驗箱技術條件
2、GB/T 5170.5-2008 電工電子產品環境試驗設備基本參數檢驗方法 濕熱試驗設備
3、GB/T 2424.6-2006 電工電子產品環境試驗 溫度/濕度試驗箱性能確認
4、JJF 1101-2003
環境試驗設備溫度、濕度校準規範
5、HB 6783.7-1993 軍用機載設備氣候環境試驗箱(室)檢定方法 濕熱試驗箱(室)
6、HB 7122.3-1994 民用飛機機載設備氣候環境試驗箱(室)檢定方法 溫度濕度試驗箱(室)
7、IEC 60068-3-6:2001, Environmental Part 3-6: Supporting documentation and guidance-Confirmation of the performance of temperature/humidity chambers
8、……
四、各種標準的不同適用與差異(濕度相關的部分)
1、GB/T 2423.3-2006
前言
……
3)本部分對
溫濕度試驗箱的濕度容差統一規定為±3%;
……
2、GB/T 10586-2006
3.13
相對濕度(RH)relative humidity
溫濕度試驗箱在恒定溫度時,在給定的體積空氣中,水汽分壓力與飽和水汽壓力的比率,用百分數表示。
注:相對濕度是表示空氣中水汽含量常用的方法。
3.14
濕度穩定 humidity stabilization
工作空間中所有各點的濕度均達到濕度設定值並維持在給定容差範圍內。
3.15 實際濕度 achieved humidity
穩定後,
溫濕度試驗箱工作空間內任意點的濕度。
3.16
工作空間的相對濕度偏差 relative humidity variation in space
穩定後,在任意時間間隔內,工作空間相對濕度的平均值和工作空間內其他點的相對濕度的平均值之差。

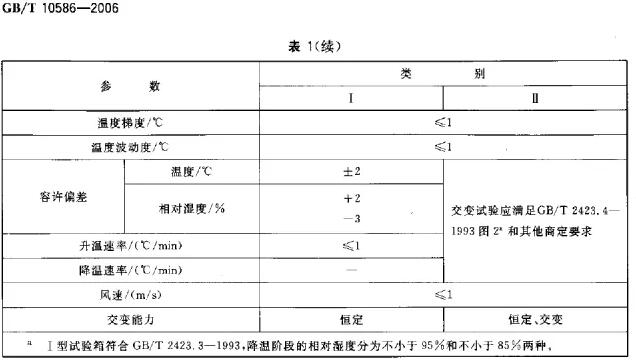

分為I類(恒定)濕熱和II類(交變)濕熱 相對濕度 容許偏差,I類規定為+2,-3,II類規定為:交變試驗應滿足GB/T 2423.4-1993圖2a和其他商定要求
a I型溫濕度試驗箱符合GB/T 2423.3-1993,降溫階段的相對濕度分為不小於95%和不小於85%兩種。
詳見下圖:
3、GB/T 5170.5-2008
9 數據處理結果與檢驗結果
9.1數據處理結果
數據處理結果應符合GB/T 2423.3、GB/T 2423.4和GB/T 2423.16或有關標準和合同的要求。升溫特性曲線應連續上升,降溫特性曲線應連續下降,不應呈鋸齒狀。
4、GB/T 2424.6-2006
7 評定標準
如果所有測量結果都在GB/T
2423相關標準規定的範圍內,則認可溫度/濕度試驗箱的性能。
5、JJF 1101-2003
4 計量特性
環境試驗設備的溫度偏差、溫度均勻度、溫度波動度,相對溫度偏差、相對濕度均勻度、相對濕度波動度技術要求見表1。
6、GJB 150.9A-2009
6.2 試驗控製
試驗控製應滿足下列要求:
……
C)所采用的儀器與試驗箱應滿足GJB 1501.1A-2009中3.3的允差要求。
GJB 150.1A-2009
3.3 試驗條件的允差
3.3.1 概述
允差用“±X”表示。除另有規定外,試驗條件的允差不得超出3.3.2~3.3.9的規定。
……
3.3.4 相對濕度
±5%RH。
綜上,各標準所列要求不僅歸口不同,數值,概念,方法都有差異,反正是讓 人看不懂就是了。
