燒結（jié）釹（nǚ）鐵硼HAST失重試驗方法
作（zuò）者：
salmon範
編輯：
草莓视频网站儀器
來源：
www.tuyatang.com
發布日期： 2021.06.05
失重試驗是（shì）指燒結釹鐵硼永磁體基（jī）材樣品暴露（lù）在高溫（wēn）高壓水蒸汽環境條件下（推薦采用HAST試驗箱（xiāng）測試）因腐蝕導致每單位磁取向（xiàng）表麵積對應的質量損失，以mg/cm2為單位。
注：燒結釹（nǚ）鐵硼永磁體在高溫高壓水蒸汽環境條件下的腐（fǔ）蝕（shí）主要來自樣品磁取向表麵，腐蝕沿易（yì）磁化（huà）方向向樣品內部推進。但（dàn）某些特殊情況下（如製（zhì）樣過程不合理（lǐ）、或試驗時樣品擺放方向不合理、或樣品框不合適、或樣品微觀組織結構比較特殊等），可能試驗後樣品（pǐn）非磁取向麵也可見明顯腐蝕，且估計非磁取（qǔ）向麵腐蝕對失重的貢獻超過磁取（qǔ）向麵腐蝕對失重的貢獻（xiàn）的10%時以上時（shí），建議用樣品暴露在試驗環境中的總表麵積來計算失重率。
1、方法原理
將經過（guò）準確質量稱量和尺寸測量的燒結（jié）釹鐵硼磁體樣品放入高壓（yā）容（róng）器中，樣品在高溫高壓水蒸汽的作用下持（chí）續試（shì）驗一定時間後， 表層晶粒與水蒸（zhēng）汽產生電化學反應，導致晶（jīng）粒剝（bāo）落，表層腐蝕（shí）粉化；試驗完畢後，取出樣品，將表麵疏鬆腐蝕物清除後再稱量，依據試驗前後樣品質量變化計算單位磁（cí）取向表麵積對應的質量損失（shī）（即失重）。
2、試驗裝置
常用HAST試驗箱（xiāng）結構示意圖如下

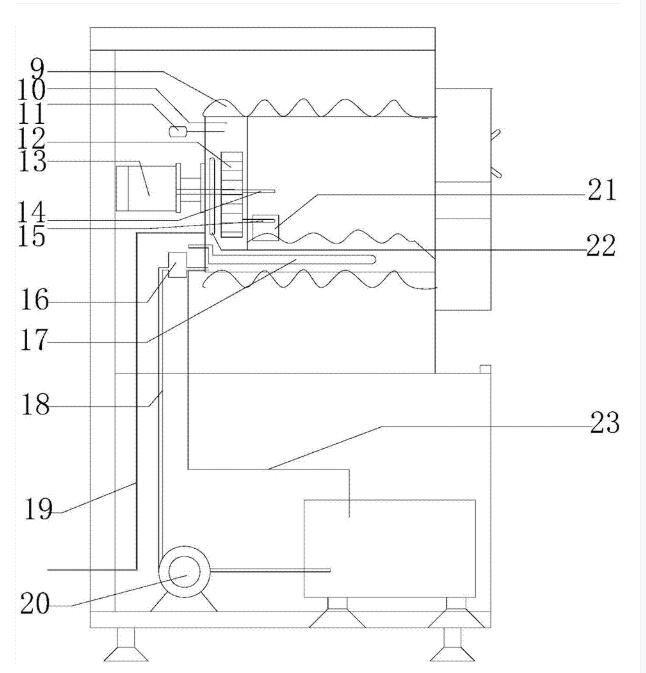

HAST試驗箱結構示意圖
HAST試驗箱實景圖
HAST試驗箱應能產生表1給出的溫度和與飽和模式相對應（yīng）的濕（shī）度，以及維持與溫濕度相對應水蒸汽壓力值；試驗持續時間應能滿足表1的規定。
試驗空間（jiān）中所有零部件以及樣品框不應引起試驗樣品腐蝕，或使試驗用（yòng）水的水質劣化。樣品框在試驗條件下不應產生肉眼可見腐蝕。
推薦采用實驗室用高硼高矽耐高溫玻璃（lí）棒支架或培養皿作為樣品框。
3、試驗用水
應使用蒸餾水或去離子水作為試驗用水（shuǐ）。室溫條件下，試驗用水的電阻率不應低（dī）於0.5MQ·cm，pH值應（yīng）在6.0~7.2之間。
4、試驗樣品
形狀：推薦采用切片加工方式將燒結釹鐵硼毛坯料加工成方塊，對不便（biàn）加工成方塊的可采用線切割等方式加（jiā）工成圓柱。如果樣品含（hán）有防護層（céng），應通過打（dǎ）磨等方式去除保護（hù）層。
尺（chǐ）寸：在條件允許的情況下，推薦以（yǐ）下標準尺寸樣品：方塊12×12×8mm，圓柱13.5×8mm，其中8mm方向為易磁化方向。
表麵（miàn）清理：采用稀硝酸（suān）溶液對樣品（pǐn）進行清洗，機加（jiā）工後的樣品需要先（xiān）將表（biǎo）麵油汙清除（chú）幹淨（具體操作方式詳（xiáng）見（jiàn）標準（zhǔn）要求）。
樣品數量及放置要求：同一批次（cì）樣品不得少於（yú）3片，以5片為宜。樣品易磁化方向應沿水平方（fāng）向，易磁化表麵不應與試（shì）樣框或支架接觸。樣品間距離不小（xiǎo）於10mm。
5、試驗條件

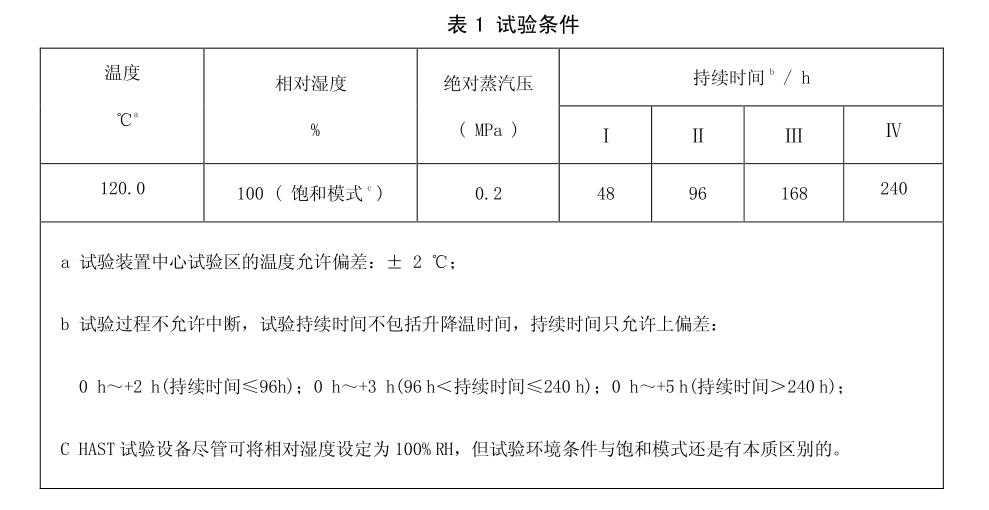

試驗條件應（yīng）按表1規定設置（zhì）。表1中規定了四種持續時間，應結（jié）合樣品耐蝕性和客戶要求來選擇。
6、試驗步（bù）驟
試驗前應用符合本標（biāo）準以上用水規定的試驗用水清洗試驗箱及樣品框（kuàng）。
按相（xiàng）關規定要（yào）求對試驗前樣品進行目視外觀檢查，尺寸測量和稱重（chóng）；客戶需要時（shí）應照相（xiàng）記錄表（biǎo）麵狀態；必要時（shí）繪製（zhì）樣品框中樣品擺放位置圖，確保試驗前後一一對應。
將盛放樣品的樣品框放（fàng）入（rù）HAST試驗箱內，樣品與箱內壁間距不應小於50 mm。
到達試驗（yàn）條件的升（shēng）溫（wēn）時間不應超（chāo）過2小時，到達試驗條件後再開始計時。
試驗中因停電或補（bǔ）充加濕水等原因導致試驗臨時中斷的，也不允許打開試驗箱；累計中（zhōng）斷時間應不超過3小時（含降溫（wēn）及升溫恢複時間），而且應在試（shì）驗報告中進行說明。中斷時間大於（yú）3小時的，原則應重新（xīn）取樣進（jìn）行試驗。
在規定的試驗時間（jiān）結束後，樣品在試驗箱內的降溫及保存時間累計應小於2小（xiǎo）時。
從（cóng）試驗箱內取出樣品時，應避（bì）免被熱蒸汽燙傷；取出的樣品應在室溫（wēn）大氣環境下放置0.5小時後進行（háng）外觀檢查、照相及腐蝕物清除（chú）。外（wài）觀檢查（chá）、照相、腐蝕物清除、幹燥和質（zhì）量稱量全過程應在試驗終止後5小時內（nèi）完成。
失重試驗（yàn）時，燒結釹鐵硼永磁體樣品表麵一旦有腐蝕（shí）坑形成，隨著腐蝕的擴展，達到一定臨（lín）界點後（hòu），樣品表麵晶粒剝落導致的腐蝕失重隨試驗時間的增加幾乎呈直線（xiàn）上升。失重臨界點大約在5mg/cm2。
