燒結（jié）釹鐵硼的失重試驗之PCT與HAST的區別
作者：
salmon範
編輯：
草莓视频网站（kǎi）儀器
來源：
www.tuyatang.com
發（fā）布日期： 2020.11.23
燒結釹鐵硼永磁體是迄今為止發現的磁性能的磁性材料 ,廣泛應用於風力發電、新能源汽車、磁懸浮列車、智能機器人等各（gè）領域。燒結釹鐵硼磁體采用粉末冶金工藝，且原材料中（zhōng）含有高活性的稀土元素，使其在高溫高濕環境中的抗腐蝕性能變差（chà），大大限製了它在各種複雜工況下的使用，這使得實際應用中對釹鐵硼磁體的綜（zōng）合性能提出了更高的要求。下麵草莓视频网站儀器向大家（jiā）介紹一下（xià）燒結釹鐵硼失重試驗（也（yě）稱為高溫高壓高濕加速（sù）老化試驗）。
失重試驗是用來測試釹鐵硼基體的耐腐蝕能力的，試樣是無任何防護層的（de）磁體基（jī）材。測試樣品暴露在高（gāo）溫高壓水蒸氣環境（jìng）下（xià），失重指磁體取向麵因腐蝕導致每單位表麵積對應的質量損失（shī），單位是mg/cm2。
Hast試驗和PCT試（shì）驗
失重試驗可（kě）以在Hast模式和PCT模式下進行，很多人搞不清楚（chǔ）Hast試驗和PCT試驗之（zhī）間的差異，我（wǒ）們先來介紹（shào）一（yī）下這兩種試驗的差異（yì）。
1、試驗條件不同：
PCT是pressure cooker test的英（yīng）文簡稱，指高壓加速老化壽命試驗，屬（shǔ）於飽和型，濕度默認100%，且溫度、濕度、壓力同時上升或下降（jiàng），用於測（cè）試磁性材料（liào）產品的密封性能和老化性（xìng）能。
Hast屬於非飽和型，溫度、濕度(70%~100%)、壓力可根據需求調整，可做高溫高濕、高低溫循環、雙（shuāng）95、高溫高濕高壓（yā）等測試，也叫做老化測試。
2、試驗儀器設備不同
PCT試驗和Hast試驗都（dōu）有專門的測試設備，不可混用。
PCT試驗除了可測試（shì）磁體基（jī）材耐腐（fǔ）蝕性外，也可測試釹鐵硼成（chéng）品（經（jīng）過加工和表麵鍍層處理後的產品）的耐腐蝕（shí）能力，以一定時間內（12h、24h、72h等）是（shì）否能保證試樣表麵不（bú）出現腐蝕現象為評價指標。
失（shī）重試驗的方法（國（guó）標送審稿，推（tuī）薦性標準）
失重試驗目前已成為評估燒結（jié）釹鐵硼永磁體耐蝕性及長時間穩定性直接的參考指標，在目前主流釹鐵硼廠家已普遍（biàn）使（shǐ）用，並受到客戶（hù）的認可。
一直以來，燒結釹鐵硼永磁體的失重試驗方式沒有相（xiàng）應的國家和行業標（biāo）準（zhǔn）。實際試驗過程中溫度、濕度、恒溫時間等主要試驗參數大都（dōu）是與客戶相互約定，尤其是對式樣的（de）尺寸、擺放（fàng）方式、試樣前（qián）的（de）表麵處理方式等重要環節缺乏規範，導致（zhì）大量試驗數據可比性差。國家標準（zhǔn）的撰寫和實施能夠（gòu）很好的改變（biàn）目前這種混亂現狀（zhuàng）。
1、試驗方法
將經過準確質（zhì）量稱重和（hé）尺寸測量的燒結釹鐵（tiě）硼磁（cí）體（tǐ）樣本放入高壓加速壽命（mìng）試（shì）驗箱內（nèi），樣品在高溫高壓水蒸氣（qì）的作用下持續試驗一定時間後，表層晶粒與水蒸氣（qì）產生電化學反應，導致晶體剝落，表層腐蝕粉化；試驗（yàn）完畢後，取出樣品，將（jiāng）表麵疏鬆腐蝕物清除後再稱重（chóng），依（yī）據試驗前後樣品（pǐn）質量變化計算單位磁取向表麵積對應的質量損失（及失重）。
2、試驗樣品
形（xíng）狀（zhuàng）：推薦（jiàn）采用切片加工方式將燒結釹鐵硼毛坯料加工（gōng）成方塊，對不便加工成方塊的（de）可采用線切割等方式加工（gōng）成圓柱。如果樣品含有防護（hù）層，應通過打磨等方式去除保護層。
尺寸：在條件允許的情況（kuàng）下，推薦以（yǐ）下標準尺寸樣品：方塊12×12×8mm，圓柱13.5×8mm，其中8mm方向為易磁化方向。
表麵清理：采用稀硝酸溶液對樣品進（jìn）行清洗，機加工後的（de）樣品需要先（xiān）將表麵油汙（wū）清除幹淨（具體操作方式詳見標準要求（qiú））。
樣品數量及放置（zhì）要求：同一批（pī）次樣品不得少於3片，以（yǐ）5片為宜。樣品（pǐn）易磁化方向應沿水平方向，易磁化表麵不應與試樣（yàng）框或（huò）支架接觸。樣品間（jiān）距離不小（xiǎo）於10mm。

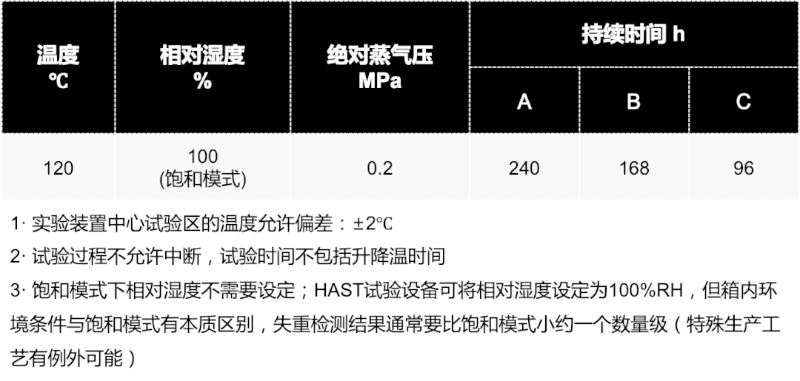

3、試驗條件
試驗規定了三種持續時間，應結合樣品的耐（nài）蝕性和（hé）客（kè）戶要（yào）求（qiú）來選擇。
試驗證實，多數燒（shāo）結釹鐵硼永磁體基材樣品在溫度130℃、相對（duì）濕度95%的HAST條件（jiàn）下，持（chí）續480小時（shí）的失（shī）重接近零，因此選用更嚴酷的120℃飽和模式（shì）PCT條件（jiàn）評價磁（cí）體基材失重（chóng）更科學，能顯著（zhe）縮短評價所需時間。
失重試驗時，燒結釹鐵硼永磁體樣品表麵一（yī）旦有腐蝕坑形成，隨著腐蝕的擴展，達（dá）到一定臨（lín）界點後，樣品表麵晶粒剝落導致（zhì）的腐蝕失重隨試驗時間（jiān）的增加幾乎呈（chéng）直（zhí）線上升。失重臨界點大約在5mg/cm2。
