為滿足高低溫試驗時對試驗安全性的要求，並且能夠方便記錄試驗數據和實現現場和主控室的雙重控製，本文采用某芯片和linux 操作係統基礎上的高低溫控製係統，用戶可根據實際需要從任何一種狀態開始試驗，該係統還包含有兩個報警係統和遠程監控係統，用戶不用到現場隻需通過電腦就可以了解到現場試驗的情況。

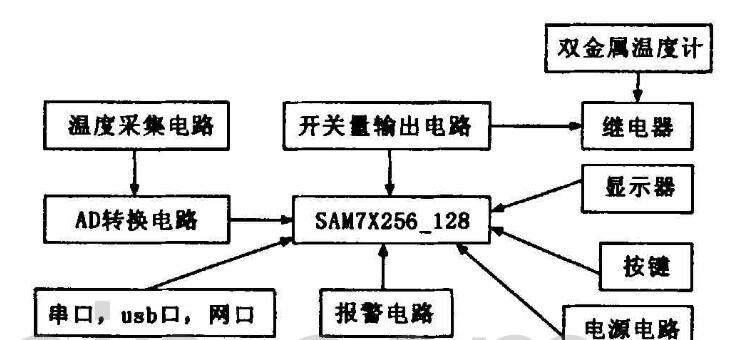

    1、係統方案設計

    為滿足係統低功耗、低成本、高速率、高可靠性的要求，筆者選擇該芯片植入了linux操作係統，對於高、低溫的（交變）循環變化采用位式控製的方式。由於高、低溫的加熱係統是一個大滯後環節，因此采用PWM的控製方式，並通過LED數碼管顯示試驗的時間、試驗的循環次數等，當超過高、低溫的上、下限值時能自動報警或利用雙金屬溫度計控製繼電器自動斷電，實現了雙重保護。此外，該係統還通過網絡與PC機相連，用戶不僅可以在現場記錄試驗數據，還可以進行遠程監控。

    2、硬件電路設計

    2.1 溫度采集電路設計
    由於Pt100熱電阻的阻值會隨著溫度的升高而增加，因此利用橋式電路把電阻阻值的變化轉化為電壓的變化。供電電壓為+5V，加2kn電阻是為了在Pt100兩端得到0mV~10mV的電壓和抗幹擾。
    2.2 AD轉換電路設計
    CS5532是一個24位2通道的高集成度的△∑模數轉換器，從Pt100得到0mV~10mV電壓經CS5532後轉換為數字信號送給主芯片，得到溫度對應的采樣值，再經過標定把對應的溫度顯示在數碼管上。

    3、軟件設計

    3.1  溫度控製
    采用儀表進行高、低溫試驗有一定的要求，即設定溫度上限和溫度下限。采用位式控製的方式分別設定溫度上限和溫度下限，當達到溫度上限或下限時將控製繼電器斷開，高、低溫箱停止加熱或製冷。由於高低溫箱的加熱是-一個大滯後環節，如果采用單純的位式方式進行控製將會使箱內溫度過高，因此在加熱過程中采用PWM的控製方式進行高溫試驗。高低溫試驗並不是一直循環的，而是有固定的試驗時間，當時間到時高低溫箱將停止工作。
    3.2 報警
     高低溫試驗箱是一種持續工作時間長的設備，在工作中為了保證產品和人身安全而設定了危險溫度，當達到此危險溫度時係統會及時發出報警信號。如果在高低溫箱工作中，由於溫度傳感器損壞未能將溫度信號傳給主芯片進行處理，那麽可能導致高低溫箱處於單一的工作模式下(純加熱或純製冷)，這將會發生危險。因此在箱內加雙金屬溫度計與繼電器相連，當溫度過高或過低時都會自動斷電，起到了雙重保護的作用。
    3.3故障報警程序
    此高低溫試驗箱故障報警係統的功能如下：當溫度達到規定的極限高溫或低溫時，蜂鳴器就會報警，並且會顯示“HELP”字樣。

    4結論

    本文提出了一種基於某芯片和linux操作係統的高低溫控製係統，實現了顯示器、溫度傳感器、互聯網監測的多平台工作，達到了控製的目的。
