一、試驗樣品

某公司組織的試驗中使用了以下兩個高密度組裝測試板。

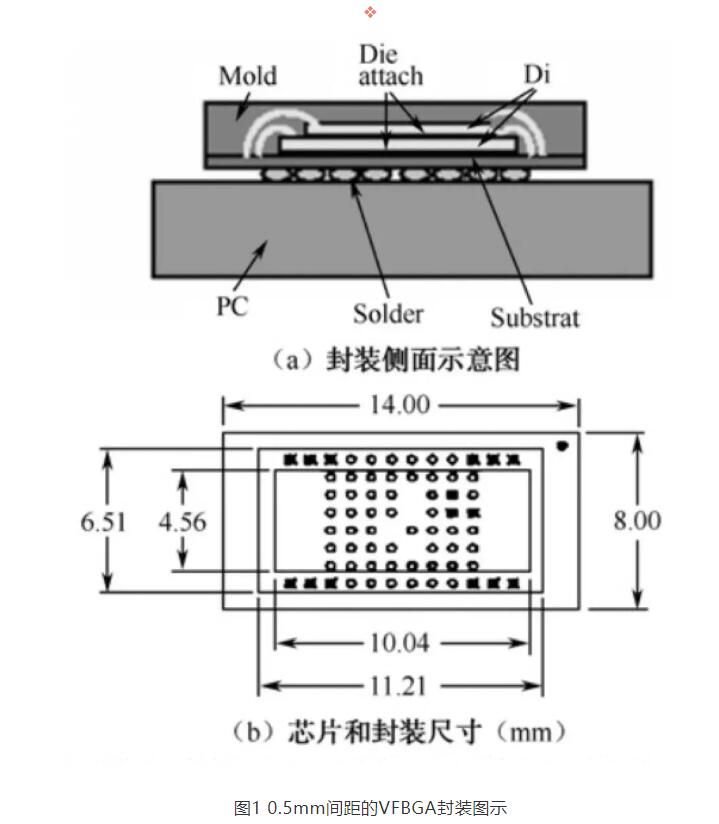

（1）VFBGA封裝。VFBGA封裝如圖1所示。矽芯片通過綁定連接到極薄的基板上。試驗所用的VFBGA，總封裝高度是1.0mm，間距0.5mm，植球之前量得的錫球直徑是0.3mm。

（2）SCSP封裝。SCSP封裝如圖2所示，是一個塑模BGA封裝，可以裝入兩個或更多的CSP芯片。這種堆疊式封裝的總封裝高度是1.4mm，間距0.8mm，植球之前量得的錫球直徑為0.4mm。

這項評估使用的PCB板材是6層（1+4+1，中間4層，表麵2層）FR4，在樹脂覆銅表麵製作微孔。PCB總厚度為0.8～1.0mm。在這項研究中，使用了兩種表麵塗層，即ENIG Ni/Au和Entec®Plus OSP。每塊板上有10個元件單元。1～5單元的印製板表麵安裝焊盤100%的都帶過孔，6～10單元是無過孔表麵安裝焊盤。封裝側的焊盤覆有電解鎳和沉金，焊盤之間用阻焊膜圖形隔開。

二、組裝工藝和實驗設計（DOE）

實驗板通過表麵安裝技術將封裝連接在基板上。所有組裝好的板子都在X-射線檢測設備上進行開路和短路測試。在板子發回Intel之前，對每個元件進行了電氣連通測試，對失效元件作了記號。表1所示是為VFBGA和SCSP元件建立的實驗設計矩陣（僅列出向後兼容類型）。

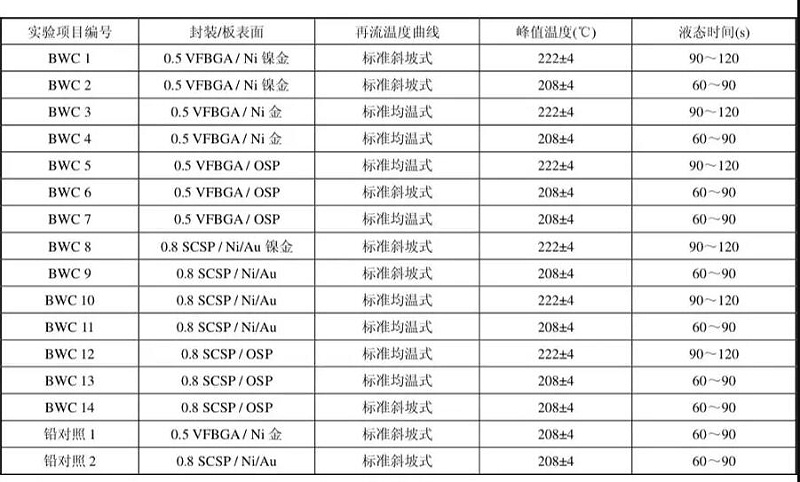

表1 實驗DOE

注：BWC表示逆向兼容性（釺料球為SAC的BGA，用SnPb焊膏連接的封裝）；
FWC表示正向兼容性（釺料球為SnPb的BGA，用SAC焊膏連接的封裝）；
鉛對照表示封裝是SnPb釺料球的BGA，用SnPb焊膏連接。
在這個實驗設計矩陣中，之所以選擇如表所列的測試基準，其原因敘述如下。
（1）板麵處理：研究中考察了兩種表麵處理：
●ENIG Ni/Au；
●Entec®Plus OSP。
（2）焊點合金組分：
●BGA釺料球是無鉛釺料（SAC405），焊膏中合金成分為SnPb；
●對照組采用OSP芯片封裝側的焊盤合金是電解鍍鎳和閃金。
（3）再流溫度：研究中比照了兩種曲線，即
●保溫型曲線：起始階段溫度升到一個預定值，然後在這個溫度下保持一段時間，以蒸發掉焊膏中的揮發性成分，同時使板上的橫向溫度達到均（jun1）衡。均溫段之後，溫度繼續上升到釺料熔化段。用於典型的錫-鉛板組裝。
●斜坡式曲線：完全沒有上述的均（jun1）溫段。當要求再流爐提供較高的產能時采用這種曲線。
（4）峰值溫度：實驗中分別采用了兩個不同的峰值溫度。
●峰值溫度為208℃，再流時芯片SAC釺料球（熔點為217℃）不會完全熔化或坍塌。
●峰值溫度為（222+4）℃，再流時芯片SAC釺料球會熔化或坍塌。
（5）液相時間（TAL）：設計了兩個不同的TAL（183℃以上）值。
●較短的TAL是60～90s，有利於提高再流爐產能，但由於熔化時間短，可能不利於釺料成分達到完全均質。
●較長的TAL是90～120s，能提供充足的時間，使釺料球內的釺料成分達到完全均質，以避免產生元素偏析。

三、試驗項目

1 跌落試驗

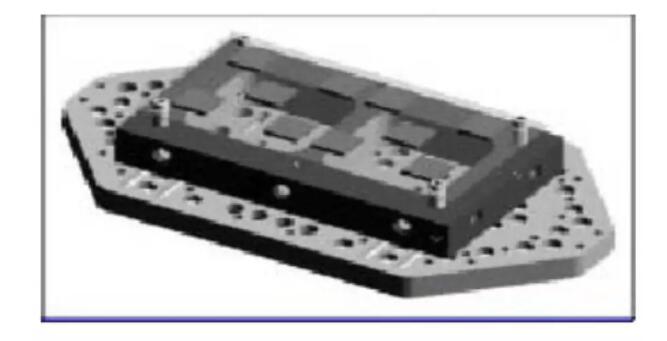

（1）試驗條件。落體試驗對象是板級，而非係統級，試驗采用0.43kg的金屬載體，從1.5m的高度落到橡膠平台上，PCB隻在4個角上用螺釘進行固定。測試時落體采用板麵朝下這一嚴格的情況進行。試驗次數達到50次以上，直到失效。落體測試裝置如圖3所示。為了得出每種工藝條件下的平均失效時間，對測試結果作了統計分析計算。

（2）試驗結論。SCSP和VFBGA封裝的落體失效統計分析結果，對所有項目的平均落體失效都與對照組（SnPb釺料球的BGA用SnPb焊膏連接在OSP板上）進行了比較。
●SCSP封裝情況下，所有OSP板上的組件的平均落體失效率都比對照組高，而在ENIG Ni/Au板上的焊點則要比對照組低得多。
●VFBGA封裝情況下，所有ENIG Ni/Au板上的焊點（SAC釺料球用SnPb焊膏焊接）都比對照組稍差，僅有一項差一點達到目標，此項實驗的工藝條件是208℃峰值溫度，TAL為60～90s的均溫式曲線。其他多數OSP板上的VFBGA組件都比對照組好，但有一項稍差，工藝條件是208℃峰值溫度，TAL為60～90s的斜坡式曲線。

●斜坡式曲線、較低的峰值溫度和較短的液相時間（30～60s）將導致所評估的兩種封裝的焊點不可接受。圖4展示的是一個缺陷焊點的剖麵。塗上去的焊膏已經再流，但沒有熔合形成一個連續的焊接點。

2 溫度循環試驗
溫度循環試驗仿效產品在實際使用過程中，作用於封裝和互連的熱機械應力進行。溫度循環采用-40～125℃，30min為一個周期，高低溫轉換時間不到2min。每隔250個周期檢測一次溫度，記錄室溫和低溫讀數。

根據試驗結果得出的失效數據作出威布爾分布。測試持續時間為典型的1500～2 000個周期。測試目標是在800個周期內，威布爾分布置信度95%的前提下，失效率小於5%。

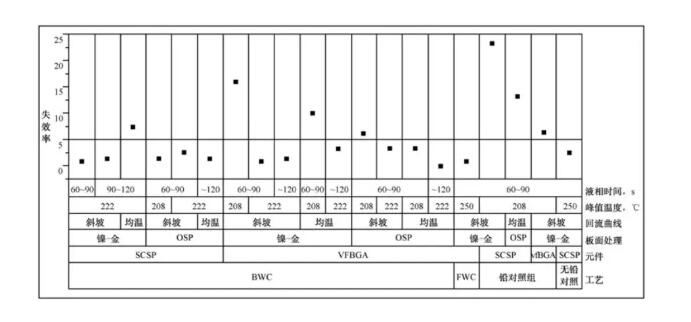

圖5顯示了威布爾分布圖（95%置信度）在800個周期時的總失效率。
SCSP和VFBGA封裝對照組的失效率都沒有達到800周期小於5%的目標。而SCSP封裝的SAC釺料球用SnPb焊膏在OSP板上的焊點，在DOE中所有工藝條件下都達到了目標。VFBGA組件也僅有一項實驗離目標稍差一點，那個焊點是在208℃峰值溫度，TAL為60～90s的斜坡式曲線下完成的。在ENIG Ni/Au板上，焊點隨工藝條件的變化沒有顯示確定的趨勢。與SCSP封裝相比，VFBGA封裝的總失效率較高，尤其是在208℃峰值溫度，TAL為60～90s的斜坡式曲線下。

四、失效模式

主要存在以下3種失效模式：

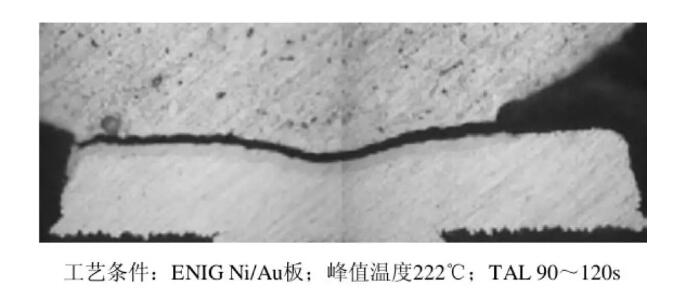

（1）圖6所示的釺料與板麵之間產生徹底的界麵分離。這種失效產生在Ni-Sn化合層與Ni鍍層之間。

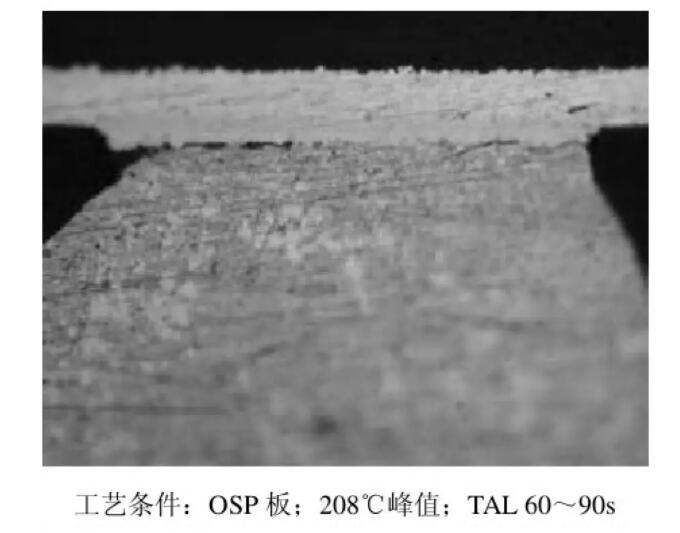

（2）圖7所示的這個失效位於焊點封裝側靠近金屬化合物界麵的地方，裂縫始於釺料，並向金屬化合物界麵延伸，或止於釺料但非常靠近金屬化合物界麵。

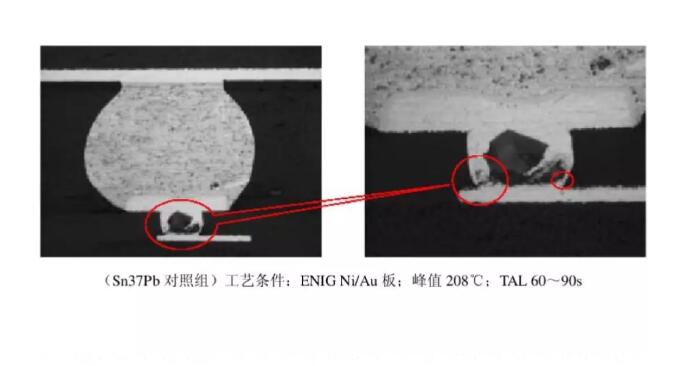

（3）過孔裂縫發生在早期失效單元中。早期失效的過孔裂縫由於鍍覆不均勻所致。裂縫起於過孔底部，這裏的鍍覆較薄。圖8顯示了一個過孔裂縫的例子。

五、失效機理

1.黑色焊盤

根據跌落試驗早期失效結果分析，說明這些失效或者是由於過孔裂縫，或者是由於釺料與PCB之間徹底的界麵分離所致。進一步考察釺料與PCB之間整齊的界麵分離情況，後發現，產生這種失效模式的單元都是ENIG Ni/Au板。這種早期失效在跌落試驗中表現得比在溫度循環試驗中更突出。這種失效被確定為所謂的“黑焊盤”缺陷。在裂縫界麵檢測到磷含量較高，裂縫呈渣化，如圖9所示。

2釺料球釺料未完全熔合

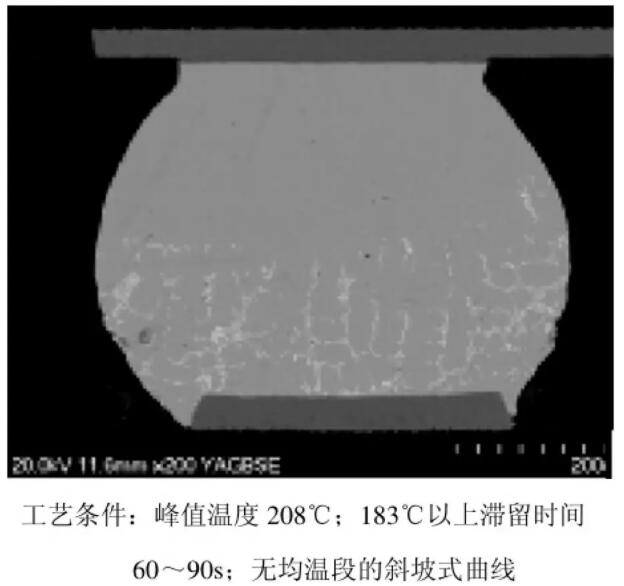

在溫度循環試驗中，大多數早期失效發生在峰值溫度為208℃，183℃以上持續時間為60～90s，斜坡式曲線的工藝條件下。這類失效在 ENIG Ni/Au板上表現得更突出。斷麵分析表明，焊點在BGA的SAC釺料球（SAC405）與Sn37Pb釺料之間沒有完全熔合，如圖10所示。

3.阻焊膜錯位

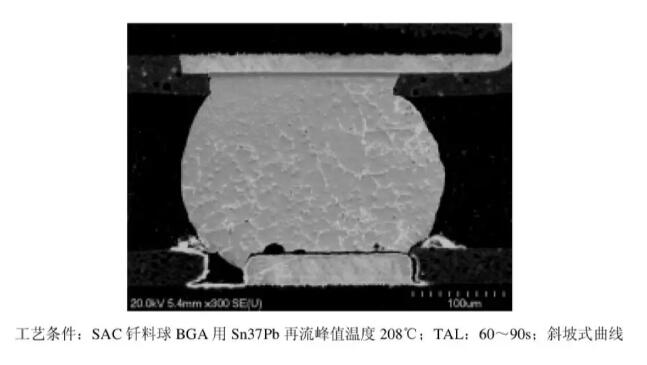

在連接界麵，Sn37Pb釺料內的Pb產生晶界擴散。在表麵處理采用OSP的情況下，對於溫度循環試驗和跌落試驗觀察到的早期失效，Pb的偏析似乎不是主要原因。圖11所示是一個0.5mm間距的VFBGA封裝經過8次跌落試驗後得出的失效斷麵圖。BGA釺料球組分是SAC，用Sn37Pb焊膏連接，峰值溫度為208℃，183℃以上的滯留時間是60～90s，采用斜坡式曲線，板麵塗層為OSP。失效位於PCB側的Cu-Sn合金層。在焊盤和釺料兩側，都檢測到了Cu6Sn5。

在溫度循環試驗中，早期失效發生在封裝側。多半可能是由於阻焊膜定位問題和釺料球偏離有關。

4.焊膏印刷量偏少
0.5mm間距VFBGA封裝的組件失效率高於0.8mm SCSP封裝的組件。可能的原因是VFBGA組件的焊膏印刷量較少（4mil厚的模板），以及快速而低溫的再流曲線，使得釺料自對位的時間和力度有限。
ENIG Ni/Au板上的失效，是焊點與板麵之間產生整齊的分離。不過在250℃峰值再流的ENIG Ni/Au板上完全無鉛的焊點，以及Sn37Pb釺料球的BGA用SAC焊膏焊接的焊點，早期失效率卻很低。

六、結論

此項研究考察了常規SMT組裝成品率。
（1）0.5mm間距的VFBGA和0.8mm間距的SCSP的無鉛封裝，在Intel推薦的再流曲線用Sn37Pb焊膏組裝，OSP板麵和ENIG Ni/Au板麵的成品率都在99.2%以上。
（2）研究數據表明OSP板上SAC釺料球用Sn37Pb焊膏在特定工藝條件下可以滿足板級可靠性目標。這些條件歸納為一點，即BGA的SAC釺料球要與Sn37Pb焊膏完全熔合。這裏的目標定義為：溫度循環800次靜態失效率小於5%時，平均失效等於或好於Sn37Pb對照組。

（3）ENIG Ni/Au和其他板麵上的“黑焊盤”缺陷影響了實驗數據。當板子本身存在缺陷時，SAC釺料球BGA和SnPb焊膏組件在機械衝擊負載下的失效風險很高。
