1 、引言
實驗（yàn）室人工加速試驗項目繁多，幾乎（hū）可以模擬材料（liào）可能經受的任何一種環境，具有可重複再現（xiàn）、可控製，特別（bié）是快速獲得試驗結果的優點。但是實驗（yàn）室環境試驗以（yǐ）單因素為主，綜合因素較少。
影響（xiǎng）材料老化的（de）環（huán）境因素（sù）有很多，主（zhǔ）要有光老化、氧氣、溫度、濕度、鹽霧、黴菌等（děng），實驗室單因素模擬的環境試驗，對材料（liào）的影（yǐng）響結果與實（shí）際真實結果還存在一定程度的偏（piān）離，試驗結果的相關（guān）性不夠理想。
自然環境試驗獲得的結（jié）果具有較高的真實性，因此世（shì）界上很多國（guó）家都在開展自然環境試驗，在材料試驗中得到普遍應用。但自然環境試驗具有（yǒu）明顯的缺點，一般需（xū）要較長時間才能（néng）獲（huò）得試驗結果，加速性較差。國際上都在致力於研究新的（de）試驗方法（fǎ），以求既能更（gèng）快速（sù）地獲得結果，同時又（yòu）能確保結果與實際的一（yī）致性。本文研究的光老化-鹽霧複合試驗新（xīn）方法，正是基於這種目的。
2 光老化-鹽霧複合試（shì）驗設計
2.1 光老化光源的選擇

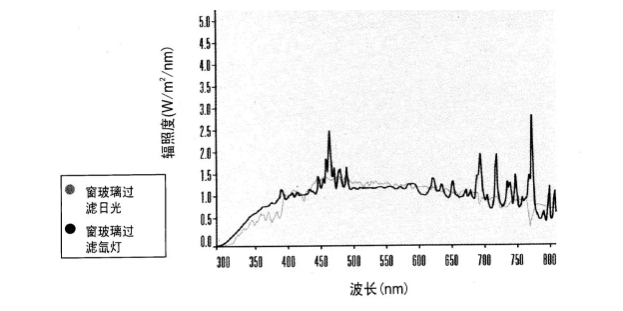

目前人工光源有很多種，圖1是常用的氙弧（hú）燈和紫外燈與自然太陽光的（de）光譜比較。從輸（shū）出（chū）光譜與自然太陽光的匹配性、光源的穩定性以及壽命來看，氙弧燈無疑是目前相對適宜的人工光源，因此本（běn）文選擇（zé）氙弧燈（dēng）作（zuò）為（wéi）複合試驗方法的光源。
2.2 鹽（yán）霧的選（xuǎn）擇
鹽霧試驗主要分為中性鹽霧試（shì）驗（yàn）和酸性鹽（yán）霧試驗，在自然界中中性鹽霧環境更常見（jiàn），因此本文選擇中性鹽霧環（huán）境作為（wéi）複合試驗方法的（de）研（yán）究對象。
2.3 鹽環境因素（sù）綜合/組（zǔ）合方式
有機材料主要經受光老化、鹽霧、溫濕度變化等影響，其中起主要作用的是（shì）光（guāng）老化、溫度和濕度。本文（wén）將光老化和鹽霧環境（jìng）組合在一起，在光（guāng）老（lǎo）化階段，既有太陽（yáng）光照射，同時又施加了（le）高溫；在（zài）鹽（yán）霧階段，不僅存在鹽霧的（de）作用，同時還包含了（le）濕（shī）熱、凝露、溫度變化的（de）影響。這種綜合/組合方式將自然界中太陽光照射的幹濕和暗（àn）周（zhōu）期（qī）交（jiāo）替（tì），鹽霧的幹濕（shī）交替、溫濕度變化綜合/組合在一起，更接近自然環境的真實情況。
2.4 光（guāng）老化-鹽霧複合試驗剖麵
根據國內外的有關文獻資料和本文作者前期的試驗和技術成果積累，本文設計了光老化-鹽霧複合試驗剖麵（1個循環為24 h），見圖2。
3、複合試驗（yàn）新方法與標準方法的試驗對比分析
為了驗證（zhèng）本文設計的光老化-鹽霧複合試驗方法的效果，在西沙永興島開展了1年的戶外自然大氣暴露試驗（yàn），並選擇有代（dài）表（biǎo）性的標準方法GJB 150.7A試驗、GB/T 16422.2試驗和（hé）本（běn）文設計的光老化（huà）-鹽霧複合試驗方法分（fèn）別進行了60 d試驗，比較這些試驗方法與戶外自然大氣暴露試驗的相關性與加（jiā）速性。
3.1 試驗樣品
本文選擇了戶（hù）外常用的8種有機塗層樣（yàng）品：樣品1#：LF21-Y2 H.DY/T.A04-81 中灰，樣品2#：LF5-Y2 H.DY/T.B96 軍綠，樣品3#：LF21-Y2 H.DY/T.T90黑（hēi）色，樣品4#：ST12-氟塗料B，樣（yàng）品5#：ST12 DZ7.DC/T.B9625 軍綠，樣品（pǐn）6#：10＃-DZN7.DC/T.T90黑色，樣品7#：環氧玻纖板－T.B9625 軍綠，樣品8#：10#- DZn7.DC/T.A04-81中灰。
3.2 試驗結果

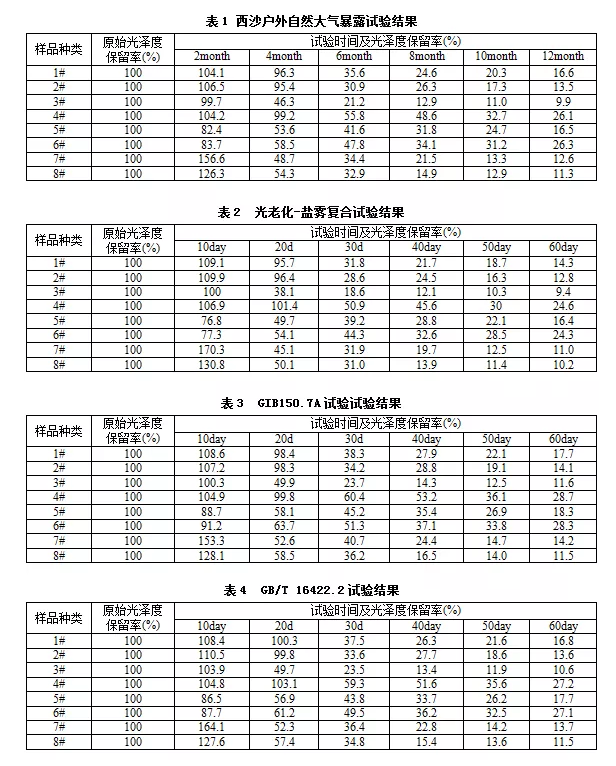

西沙戶外（wài）自然大（dà）氣暴露試驗、光老化-鹽霧複合試驗、GJB 150.7A試驗和GB/T 16422.2試（shì）驗的結果分別見下表1、表2、表3和表4。

3.2.1 相關性分析

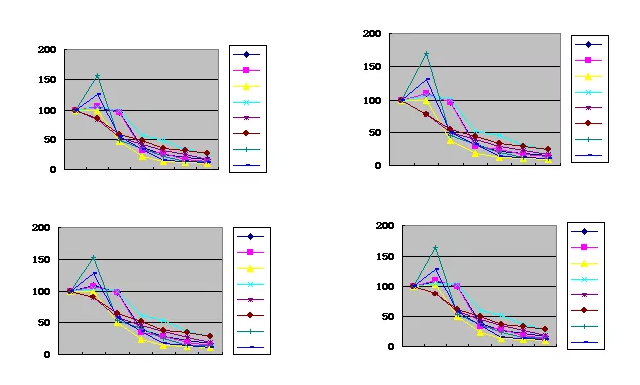

西沙戶外自然大氣暴露試驗、光老化-鹽霧複合試驗、GJB 150.7A試驗和GB/T 16422.2試驗的光澤度保留率變化趨（qū）勢分別見下圖3。

圖3：西沙戶外自（zì）然大氣暴露試驗-光澤度保（bǎo）留率變化（左上）；光老化-鹽霧複合（hé）試（shì）驗-光澤度保留率變化（右（yòu）上）；GJB150.7A試驗-光澤度保留率變化（左下）；GB/T 16422.2試驗-光（guāng）澤度（dù）保留率變化（huà）（右下）
直觀比較西沙戶外自然大氣暴露試驗、光老化-鹽霧複合試驗、GJB 150.7A試驗和GB/T 16422.2試驗的光澤度保留率變化曲線，其變化趨勢都（dōu）趨於一致，即相關性都比（bǐ）較高。
本文再采用Spearman秩相關係數R進行（háng）相關性定量分析。Spearman的秩相關係（xì）數R屬於非參數線性相關分析，R的計算公式（shì）如下（xià）：

n：為樣品數量；di：秩差平方。R越接近（jìn）1，說明其相關性越高。

3.2.2 加速性（xìng）分析

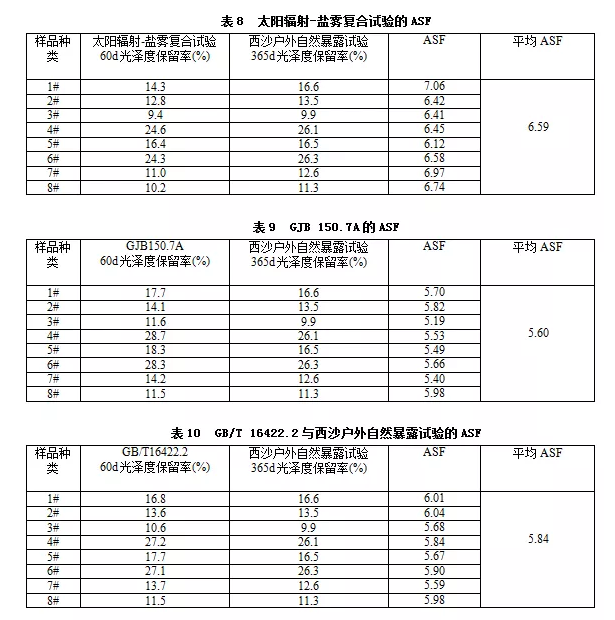

本文采用加速轉換因子ASF進行加速（sù）性的定量分析，ASF越大，加速性就越高（gāo）。

4、結論
綜（zōng）合分析上述試驗結果，可以得到以下結論：
1.光老化-鹽霧複合（hé）試驗（yàn）方法、GJB150.7A和GB/T16422.2與（yǔ）西沙戶外自然大氣暴露試驗（yàn）的相關係數（shù）R都大於0.9，均具有較高的相（xiàng）關性。
2.按相關係數（shù）R大小排序，光（guāng）老化-鹽霧複合試驗的相關係數R，GB/T16422.2次之，為0.939，GJB150.7A小。
3.從相（xiàng）關性的角度來看，光老化-鹽霧複合試驗方法優於GB/T16422.2和GJB150.7A。
4.光老化-鹽霧複（fù）合試驗方法、GJB150.7A和GB/T16422.2的ASF都大於5，說明三種方法的（de）加速性都比較大。
5.按加速轉換因子ASF大小（xiǎo）排序（xù），光老化-鹽霧複合試驗方法， GB/T 16422.2次之，為5.84，GJB 150.7A小。
6.在同一種試驗方（fāng）法中，不同材（cái）料呈現不同的加速性（xìng）。
7.本文設計的光老（lǎo）化-鹽霧複合試驗方法，體現了自然光的光照和暗周期交替、鹽霧的幹濕交替、溫度（dù）變化、濕度變化等組合（hé）和綜合效應，綜合相關性與加速性結果，本文（wén）設計的（de）光老化-鹽霧複合試驗優於GB/T 16422.2和（hé）GB 150.7A，比目（mù）前傳統的試驗標準更適用於南海熱帶海洋環境。
