錫膏焊點可靠性測試方法

作者： salmon範編輯：草莓视频网站儀器來源： www.tuyatang.com 發布日期： 2020.12.19

評估錫膏焊點可靠性測試方法，主要有外觀檢查、X-ray檢查、金相切片分析、冷熱衝擊、高溫高濕、跌落實驗、振動實驗等。在評估錫膏焊點可靠性時可以進行多種測試。但重要的一點是，選擇關聯性強的測試方法，並且針對一個具體的方法，明確地確定測試參數。

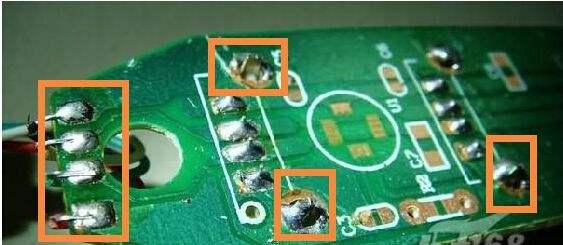

錫膏焊點

1、外觀檢查
首先是從外觀上看焊點形態是否完好，雖然無鉛（以錫銀銅合金為例）焊點比相應的有鉛焊點粗糙，但它的形態應完好。
執行標準：IPC-A-610D
2、X-ray檢查
X-ray檢查可以進一步檢查出焊點中虛焊以及內部孔洞大小及位置。同時X-ray檢查可用來監控組裝工藝是否規範，通過產品首件確認後再批量生產是非常有必要的。在遇到焊點質量問題時可以首選X-ray檢查，它可對焊點結構做完整性分析。X-ray檢查好處是它是無損傷性檢查並且檢查速度快。
執行標準：IPC-7095
3、金相切片分析
金相分析是金屬材料試驗研究的重要手段之一，在焊點可靠分析中，常取焊點剖麵的金相組織進行觀察分析，故稱為金相切片分析。金相切片分析是一種破壞性檢查，樣品製作周期長、費用高，常用於焊點故障後分析。普通裂紋分析隻要通過金相顯微鏡觀察，計算機記錄即可，若用於焊點結合部IMC評估，則需電子顯微鏡( SEM)觀察。
執行標準：IPC-A-610C IPC-A-610 IPC-7095
4、高溫高濕試驗
因為該試驗在溫度85℃、濕度85%RH的環境下進行，高溫高濕試驗又稱“雙85”試驗。主要是驗證焊點在高溫度高濕度情形下變化結果，測試後是否有開裂現象。

執行標準 :IEC-68-2-14 IPC-TM-650-2.1.1

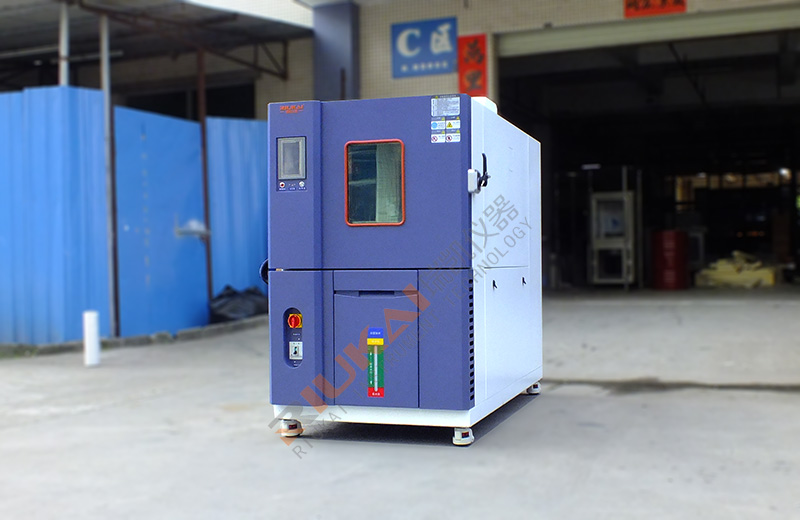

高溫高濕試驗
