GB/T 2423.4-2008/IEC 60068-2-60：2005電工電子產品環境試驗 第（dì）2部分：試驗方法 試驗（yàn）Db：交變（biàn）濕熱（12h+12h循環）
    原標準有12頁，主要內容為穩定階（jiē）段、試驗循環——方法1、試驗循（xún）環——方法2和受控條件下的恢複。
    1、嚴酷程度由高溫溫度和循環（huán）數的組合決定。
    嚴酷（kù）程度（dù）應從下列（liè）數值中選擇：
    a) 高溫：40℃；循環次數：2，6，12，21，56。
    b) 高溫：55℃；循環次數：1，2，6。

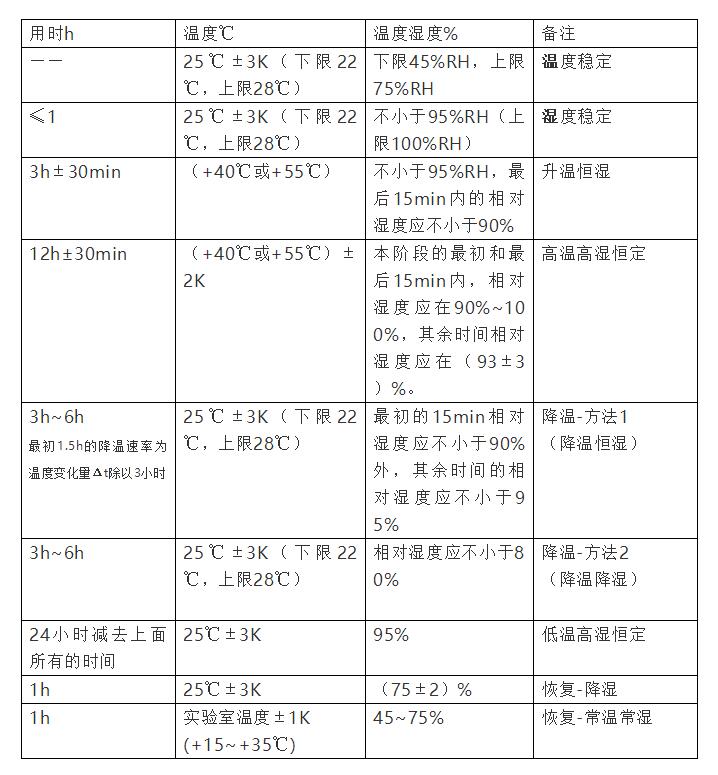

    2、穩定階段
    1）溫度穩定：25℃±3K（下限22℃，上限28℃），濕（shī）度為必須在（zài）規定的試驗用的標準大氣條件的限值（zhí）內（下限45%RH，上限75%RH）。

    2）濕度穩定：在溫度達到穩定後，溫度（dù）不變，25℃±3K（下限22℃，上限28℃），箱內的相（xiàng）對濕度（dù）應升到不（bú）小於95%RH（上限100%RH），這一過程時（shí）間不超過1h。

    3、24小時循環
    1）升溫：在3h±30min之內應（yīng）該達到高溫（wēn）（+40℃或+55℃），相對濕度應（yīng）不小於95%，後15min內的相對濕度應不小於90%。
    2）高溫恒定：12h±30min，溫度保持（chí）在高溫限值±2K範圍內，本階段的（de）初和後15min內（nèi），相對（duì）濕度應在90%~100%，其餘時間相對濕度應在（93±3）%。
    3）降溫：
    a)方法1：溫度應在3h~6h內降到25℃±3K。在初1.5h的降溫速率為溫度變化量Δt除以3小時，在3h±15min（或6小（xiǎo）時）內溫度達到25℃±3K。在初的15min相對濕度應不小於90%外（wài），其（qí）餘時間的相對濕度應不小於（yú）95%。

    附錄A 方法1特別適合於由（yóu）於呼吸作用引起的濕（shī）汽滲透樣品，例如在（zài）內表麵（miàn）形成凝露的內空的樣品。

    b)方法2:溫度應在（zài）3h~6h內降到25℃±3K，但沒有類型1中初1.5h的附加要求。相（xiàng）對濕度應（yīng）不小於80%。

    附錄A 方法2對於其他樣品有很好的重現性。

    4) 低溫（wēn）恒定：溫度應保持在25℃±3K，同時相對濕度不小於95%，直至24小時一個循環結束。
    4、恢複
    1）試驗用的標準大氣條件下（GB/T2421-1995中5.3）

    2）受控的恢複條（tiáo）件下（GB/T2421-1999中5.4.1），在1h之內（nèi），將相對濕度（dù）降至（75±2）%，然後再在另外的1h將溫（wēn）度調整到實驗室溫度±1K。對大（dà）件試驗樣品（pǐn），有關標準可以允許有較長的轉換時間。

    編者按（àn）：很多具體行業的標準或者試驗要求都引用這一標（biāo）準，但（dàn）是對於這個（gè）標準，尤（yóu）其是（shì）在穩定階段和升溫升濕或者降溫降（jiàng）濕段，出於縮短試驗時間或某種（zhǒng）目的，盲目的（de）修改升降溫的時間和速率，導致超出試驗設備能力範圍，試驗曲（qǔ）線無法滿足預期（qī）。

    5 高低溫試驗箱——構造要求
    5.1 溫度能在25℃±3K和規定的高溫之間循環變化，且其容差和變化速率符合7.3，圖2a)或圖2b)的規定。
    總的（de）溫度容差±3K是考慮到（dào）了測量的誤差、溫度的緩慢變化以及工作空間內（nèi）的溫度變（biàn）化而確定的。但是，為了維持相對濕（shī）度在規定的（de）容（róng）差範圍內，在任意時刻工作空間內任何兩點之間的溫度差必（bì）須維持在一個較小的範（fàn）圍（wéi）內。如果（guǒ）溫度差超過1K，濕度條件就達不到要（yào）求。為了維持規定的濕度，溫度短時（shí）波動（dòng）必須（xū）維持在±0.5K範圍內（nèi）。
    5.2 工作空間的相對濕度能夠保持在7.3圖（tú）2a）或圖2b）（當適用時取可用的）所給定的限度以內。
    5.3 注意確保高低溫試驗箱內工作空間（jiān）各點條件均勻，並且應與適當放置的溫、濕度傳感裝置附近的條件盡可能（néng）接近。高低（dī）溫試驗箱應滿足（zú）GB/T 2424.6-2006中（zhōng）相應（yīng）的性能要求。
    5.4 受試樣品不應受（shòu）到來自試驗箱調節過程的熱輻射的影響。
    5.5 用於保持箱（xiāng）內濕度的水，其電（diàn）阻（zǔ）率應小（xiǎo）於500Ωm。
    箱內凝結水（shuǐ）應及時排出，在純化（huà）處理前不得（dé）再使用。
    應（yīng）采取措施保證冷凝水不會滴落在試驗樣品上。
    5.6 受試樣品（pǐn）的大小、性質或電氣負載不允許明顯（xiǎn）地影響到箱內條件。
    現在一般的 高低溫試驗箱都（dōu）可以滿（mǎn）足這些要求了。
