商用塑封器件的設計初衷是應用在較好的環境中，且易於維修或更換。而評價應用在高可靠性領域的軍用器件分析方法並不總是適用於商用塑封器件，這使得商用塑封器件難以大量使用在高可靠應用領域主要有兩方麵的原因：
    各廠家的設計和工藝方麵存在重大差異，不但工作溫度範圍較小，而且對外部環境較敏感容易吸潮。而應用在高可靠性領域的軍用微電子器件通常采用陶瓷或金屬封裝材料可以很好的隔絕外部環境，同時具有較廣的工作溫度範圍（-55℃~125℃）。

    由於各家製造商設計和生產的塑封材料、工藝和技術的多樣性，行業內又缺乏機構對商用塑封器件的設計、材料、可追溯性及生產過程等方麵的監督，導致市場上的塑封器件可靠性水平不能有效保證。

    NASA發布的PEM-INST-001《塑封器件（PEM）選擇、篩選和鑒定說明》指出：“對每次使用的商用塑封器件均會對其熱、機械和輻射影響進行徹底評估，確認是否可以滿足任務需求，同時在沒有相應的軍用微電子器件替代品時，允許在航天項目中使用塑封器件，不過需要承擔更高的風險。”
    另外，在滿足上述要求的前提下，PEM-INST-001對塑封器件還提出了另一些要求：
    器件應儲存在溫濕度受控、幹燥潔淨的環境下，避免受到ESD和潮氣的影響。
    器件應可以追溯到品牌製造商。
    從製造商或其批準的經銷商處采購。
    在預期的任務使用壽命期間測試以驗證是否滿足應用環境的性能要求。
    具有足夠的能力來處理和測試所涉及的技術。
    製造日期超過3年的塑封器件未得到GSFC批準不允許安裝。
    使用純鍍引出端的塑封器件需要采用特殊的預防措施來排除錫晶須引起的失效。
    確定塑封器件風險等級
    PEM-INST-001對於塑封器件選用的風險等級由低到高分為Ⅰ級、Ⅱ級和Ⅲ級。在選擇器件時，應根據應用環境來確定鑒定和篩選的試驗要求。
    風險等級Ⅰ級：Ⅰ級是塑封器件選用的低風險等級。該類器件是按照用戶承認的質量保證等級由用戶認可的承製方生產，不存在已知能夠影響器件在高可靠應用中的質量、可靠性或性能的缺陷或趨勢，滿足應用要求。這類器件的典型任務周期為5或更長。
    風險等級Ⅱ級：Ⅱ級是塑封器件選用的次高風險等級。該類器件的承製方需通過公認的質量保證體係，並且提供產品的測試數據報告，以證明產品不存在製造工藝差異導致重大的問題，良品率較高，能按時供貨交付產品。另外，產品需按規範要求完成鑒定，並且已經解決以往鑒定中出現的問題，而且失效分析也不存在與產品質量和可靠性引發問題的傾向。這類器件的典型任務周期為1到5年。
    風險等級Ⅲ級：Ⅲ級是塑封器件選用的高風險等級。這類塑封器件通常是可以通過商業采購，但由於這類產品缺少正式的可靠性評估、篩選和鑒定，器件具有先天的高風險或未知的風險，並且產品的設計、材料和工藝均在不斷變化，使得從某一批特殊生成批積累的數據不適用於另一批，因此得不到有關這種器件的任何有用的數據或飛行記錄，所以需要進行更多評估以確定其對工程的適用性。通常情況下對於這類塑封器件的信息了解程度也十分有限。這類器件的典型任務周期為1到2年。
    塑封器件質量評價方案
    塑封器件質量評價方案的目的是降低商用塑封器件的使用風險，評估器件的長期可靠性，防止產品故障。主要是從產品生命周期（浴盆曲線）的各階段分別進行篩選，DPA，鑒定及質量一致性4種試驗手段，使產品滿足高可靠性應用要求，同時建立風險等級評估程序，進一步降低產品的應用風險。

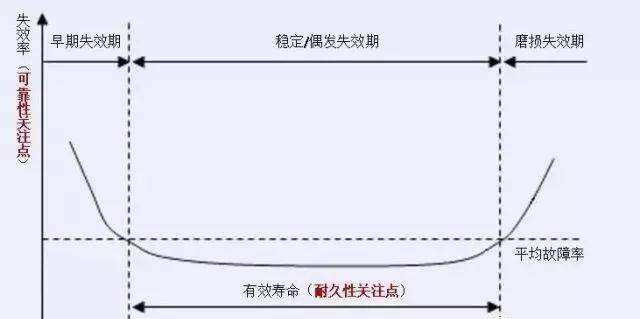

    塑封器件質量保證及使用壽命期間的可靠性關係
    1、篩選試驗
    篩選的目的是剔除有缺陷的產品，降低早期失效，保證產品的長期可靠性。當製造廠未對器件進行篩選或篩選的項目和/或應力不滿足應用要求時，用戶應對全部器件進行測試和檢驗，並評價批次可靠性影響。
        有大量數據表明，器件的不當處理和測試可能會引入比篩選出來的更多缺陷。因此，在處理、儲存和測試時應特別小心，以減少靜電放電（ESD），汙染和機械損傷器件的可能性。因此，PEM-INST-001規定在X射線檢查，隻進行頂視麵，而對於和聲學掃描顯微鏡檢查，除了功率器件外，也隻進行頂視麵。另外，對於聚合芯片塗層的塑封器件，不要求檢查芯片區域，因為會造成分層誤判。
PEM-INST-001 塑封器件篩選流程
    從PEM-INST-001 塑封器件篩選流程的PDA來看，比國軍標GJB7400-2011的PDA要求（＜1%）要寬鬆，而且GJB7400-2011的溫度循環要求是50次，而PEM-INST-001隻進行20次，綜合來看國軍標GJB7400-2011的篩選要求更嚴酷。
    2、破壞性物理分析
    破壞性物理分析（ Destructive Physical Analysis ）簡稱為 DPA ，目的是確定產品批次是否存在篩選、鑒定過程中沒有暴露出來的設計、材料、製作或加工缺陷，從而在高可靠任務壽命期可能會引起的退化或失效。
    PEM-INST-001 塑封器件DPA流程
    從PEM-INST-001 塑封器件DPA的流程來看，相比國軍標GJB4027A-2006增加了器件的截麵檢查項目（金相切片及掃描電鏡檢查），可以進一步發現或明確器件芯片、鍵合區域與塑封料的缺陷。
    針對剖麵檢查，PEM-INST-001與GJB4027A略有不同，GJB4027A是把剖麵檢查放在內部目檢項目裏，檢查手段主要是以金相顯微鏡為主，點檢查芯片與引線柱接觸麵以及芯片粘接質量，若聲學掃描顯微鏡檢查顯示芯片粘接，塑料與芯片界麵或其他重要的界麵存在分層或誤判，則需要進一步剖切檢查確認。而PEM-INST-001，剖麵檢查是與內部目檢分開、獨立進行的試驗項目。檢查手段，除了金相顯微鏡之外，還需進行掃描電子顯微鏡，充分對器件內部粘接界麵的微觀形貌進行檢查。
    3、鑒定檢驗
    鑒定檢驗就是抽取具有代表性的產品，按照標準規定的程序，在規定條件下所做的一項、一組或多組檢驗，以驗證產品的設計是否與規定的產品質量和可靠性等級要求一致。目的是驗證產品在投產之前是否符合可接受的質量和可靠性等級要求。
    PEM-INST-001對塑封器件的鑒定檢驗主要包括了三溫電測試、穩態壽命試驗、聲學掃描顯微鏡檢查、HAST、溫度循環、輻照試驗等。
GJB7400-2011塑封器件鑒定流程
    而PEM-INST-001不但沒有疊加試驗樣品的問題，而且溫度循環的試驗條件高也隻進行500次。另外GJB7400-2011中的HAST試驗是進行500h，而PEM-INST-001則隻進行96h。所以，從樣品疊加及試驗條件來看，國軍標GJB7400-2011的鑒定檢驗相比PEM-INST-001要求更嚴酷。
    4、質量一致性檢驗
    質量一致性檢驗是產品提交用戶前必須進行的可靠性試驗，也是提交給用戶產品批質量和可靠性是否符合相應采購標準或訂貨合同的驗證試驗，屬於生產廠為提供用戶具有一定質量和可靠性保證的產品的自主行為。在一些標準中，如美軍（jun1）標MIL標準和國軍（jun1）標GJB將質量一致性檢驗的內容分為若幹組，而這些組的組合構成了不同要求的可靠性試驗。
    質量一致性檢驗一般分為ABCDE五個組。A組檢驗是對每個檢驗批進行，並應包括器件的電參數測試。B組檢驗也是應對每個檢驗批進行，並針對每個已檢驗合格的封裝類型和引線鍍塗，B組檢驗通常包括對規定器件等級進行的機械和環境試驗。C組檢驗應包括與芯片有關的試驗，周期性進行。D組檢驗應包括與封裝有關的試驗，周期性進行。E組檢驗應對每個晶圓批進行，試驗內容應包括輻射加固保證試驗。
     PEM-INST-001沒有規定相關的質量一致性檢驗要求，而GJB7400-2011對於塑封器件的質量一致性檢驗與鑒定檢驗要求基本一致。
    GJB7400-2011質量一致性檢驗
    結束語
    結合PEM-INST-001與GJB7400-2011中的篩選、破壞性物理分析、鑒定檢驗等要求來看，GJB7400-2011確實要相對嚴酷一些，導致大多數國產塑封器件無法通過GJB7400-2011的N級考核，造成了國內很多塑封器件製造廠家對於GJB7400-2011的考核要求產生了諸多的質疑，因此希望降低考核標準並與美軍標看齊，如冷熱衝擊試驗和溫度循環試驗樣品不疊加、試驗次數及時間降低或縮減等來通過鑒定檢驗。
