偏（piān）光片可靠性試驗
作者：
網絡
編輯（jí）：
草莓视频网站儀器
來源：
網絡
發布日期： 2020.10.28
引言
因（yīn）為偏光片在LCD的外層，它的（de）失效會讓人眼看到（dào），所以偏光片的可靠性對LCD非常重要。如何驗證偏光片的可靠性，如何對比評（píng）價（jià）偏光片可靠性，是LCD工廠需要了解（jiě）和解決的問題（tí）。
1、現象分析
偏光片的失效現象主要有以下幾種（zhǒng）：

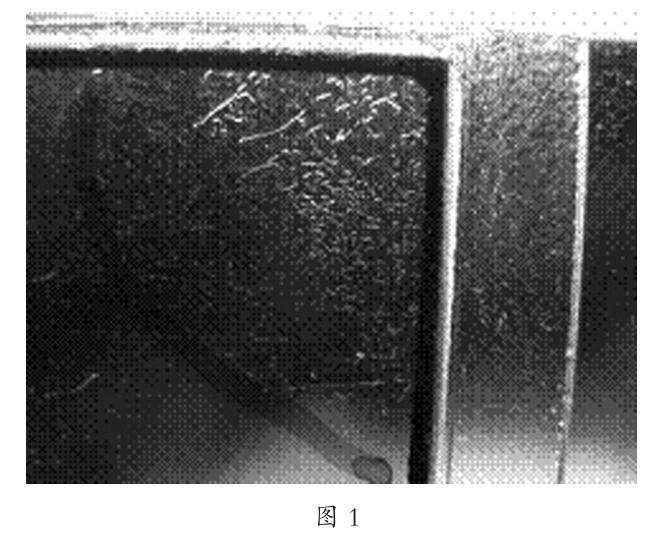

(1)偏光片與玻璃分層：表現的現象為偏（piān）光片從玻璃上翹起，偏（piān）光片與（yǔ）玻璃之間出現氣泡，偏光片出現偏光片亮線。具體現象可參（cān）考圖1、圖2。

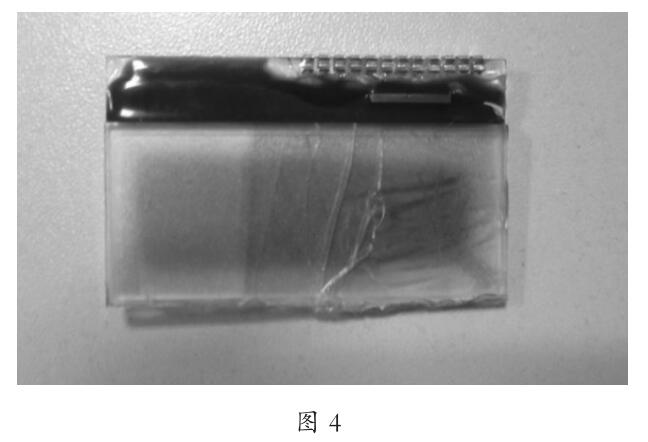

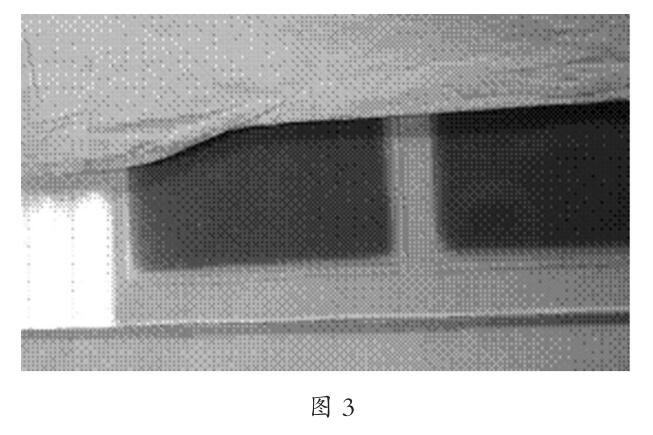

(2)偏光片的偏（piān）光效率降低，嚴重時出現（xiàn）偏光片發白或發黃變色現象，具體現象可參見圖3、圖（tú）4。

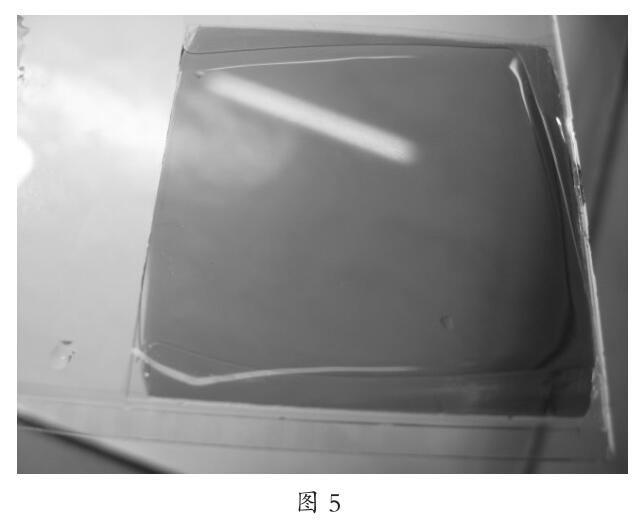

(3)偏光片各層之間分開，參見圖5。
2、原因分析
出現偏光片失效的原因，是偏光片承受（shòu）不了（le）惡劣的環境，或者（zhě）偏光片的（de）質量比（bǐ）較低。按照偏（piān）光片可靠性（xìng）等（děng）級可以分為普通偏光片、中耐久偏光片和高耐（nài）久偏光片。
普通偏光片40℃，90% RH
中耐久偏光片60℃ ， 90% RH
高耐久偏光片80℃，90% RH
但是實（shí）際使用隻按照以（yǐ），上的分級進（jìn）行偏光片選擇使用，無法滿足各種各樣的產品（pǐn）要求，當條件超出以上條（tiáo）件時就會出現無法預料（liào）的情況（kuàng）。我們對比了不，同生產廠的偏光片（piàn）性能，並且對造成各種失效的原因進行了實（shí）驗分析。
下麵來討論偏光片可靠性驗證中出現的問（wèn）題及如何更好地辨（biàn）別偏光片的優劣（liè）。將偏（piān）光片裁切成一定尺（chǐ）寸的小片，貼到（dào）玻璃上，經過脫泡後（hòu），揭掉偏光片的保護膜，進行高低溫濕熱（rè）試驗箱、紫外線老化試驗等相關的可靠性實驗（yàn）。我們結合終客戶的使用情況及反（fǎn）饋的（de）實驗現象，分析摸索出各種失效現象產生的原因，以及如何驗證處不良的失（shī）效現象。具體如下：
(1)偏光片與玻（bō）璃分層，出（chū）現偏（piān）光片翹起，亮線（xiàn）等出現此種現象的原因，認（rèn）為此（cǐ）種現象（xiàng）與偏光片的膠水層有關，亮線是偏光片與玻璃分層後再冷（lěng）卻的過程（chéng）中出現的，也可以（yǐ）認為是偏光片的翹起。對普通級偏光片放置高低溫濕熱（rè）試驗箱（xiāng）內，分別用40℃，90%
RH；60℃ ， 90% RH；80℃，90% RH進行驗證，從不同生產廠家的偏光片來看，壓敏膠（jiāo）質量好的偏光片工廠生產的普通偏光片（piàn）放置高低溫濕（shī）熱（rè）試驗箱內，按（àn）照40℃，90% RH；60℃，90% RH；條件分別做120小時的驗證（zhèng），沒（méi）有出現偏光片變白的失效現象，也（yě）不會（huì）出現偏光片翹起和亮線的現象。而把條件提高到80℃，90% RH，120小（xiǎo）時，此時就會出現偏光片的變白（bái）失效現象，但是（shì）仍然不會出現偏光片（piàn）的翹起，亮線現象。而對於一些壓敏膠質量差的偏光片放置（zhì）高低溫濕（shī）熱試驗箱內，也按40℃，90% RH；60℃，90%
RH 120小時的條件分別做可靠性驗證，實驗後沒有出現偏光片變白（bái）的失效現象，但是（shì）都出（chū）現翹起和亮線現象（xiàng）。按（àn）照60℃，90% RH條件實驗（yàn）的失效現象更嚴重（chóng），在12小時後就出（chū）現了亮線現（xiàn）象。並且通過對一些庫存時間比較長，超過有效期的偏光片，進（jìn）行以上（shàng）條件的驗證（zhèng），也可以發現以（yǐ）上現象。
(2)偏光片（piàn）發黃
將偏光片不貼到玻璃上，通過UV紫外線老化試（shì）驗箱，偏光片會出現變黃收縮的現象，而把偏光片貼到玻璃上通過UV紫外線（xiàn）老化試（shì）驗箱就（jiù）不會出現變黃（huáng）的現象。另外，貼（tiē）到玻璃.上的偏光片進行超過150℃的烘烤也會出現（xiàn）偏光片的變黃現象。結合以上（shàng）的實（shí）驗認（rèn）為，UV光不會引起偏光（guāng）片的變黃，通過UV變黃的原因是（shì）因為UV光照射過程中產生了過高（gāo）的溫度所導致。所以，出現（xiàn）偏光片變黃現象的主要原（yuán）因是偏（piān）光片承受了過高的溫度。
(3)偏光片分層，嚴重時偏光片變白（bái），偏光片層變（biàn）色收縮對（duì）於客戶反饋出的偏光片分層現象，對不良的（de）普通偏光片分別做不同的溫度條件40℃，90% RH；60℃ ， 90% RH；80℃，90% RH 48小時的實驗。實驗（yàn）後（hòu），前兩種偏光片（piàn）仍然完好無損，80℃，90%RH 48小時的實驗，偏光片變白，但是沒有出現分層現象。用以（yǐ）上的條件無法對分層現象進（jìn）行判別。我們通過摸索，采用水浸泡的方法才能重現此種現象，實驗條件是40℃ ，水浸泡。實驗結果，浸泡到2小時後不良的偏光（guāng）片就會出現分層現象，偏光層開始收（shōu）縮，比較好的偏光片沒有變化。4小時後不良的偏光片會出現偏光片（piàn）各層完全分開（kāi），
PVC層完全失效變白，比較（jiào）好的偏光片出現輕微的分層現象。
3、結論
(1)偏光片與玻璃分層， 出現偏光片翹起，亮（liàng）線的現象可以用潮熱實（shí）驗的方法進行驗證，為加快速度可以（yǐ）用提高溫濕度條件的方（fāng）法加速失效現象的出現；
(2)偏光片發黃的現象，可以用高溫的方法進行驗證；
(3)偏光片（piàn）分層，嚴重時偏光（guāng）片變白（bái），偏光片層出現變（biàn）色收縮（suō），此種現象可以用40℃水（shuǐ）浸（jìn）泡4小時的方法進行驗證。
