太陽光對產品有何影響？
氣候和陽光輻照是損（sǔn）害（hài）塗料、塑料、油墨及其他 高分子材料的主（zhǔ）要原因，這（zhè）種損害包括失光、褪色、 黃變、開裂、脫皮、脆（cuì）化、強度降低及分層。即使是室 內（nèi）的光及通過玻璃窗（chuāng）透射的太陽（yáng）光也都會使一些材 料老化，比如引起顏料、染料等（děng）褪色或變（biàn）色。由於太陽（yáng）輻（fú）射具有熱輻射和光化學效（xiào）應的雙重作用，因此高溫試驗不能替代太陽輻射試驗，純粹的紫外輻射和（hé）紅外輻射也不能代（dài）替太陽輻射試驗。
紫外光譜與太陽光譜的區別

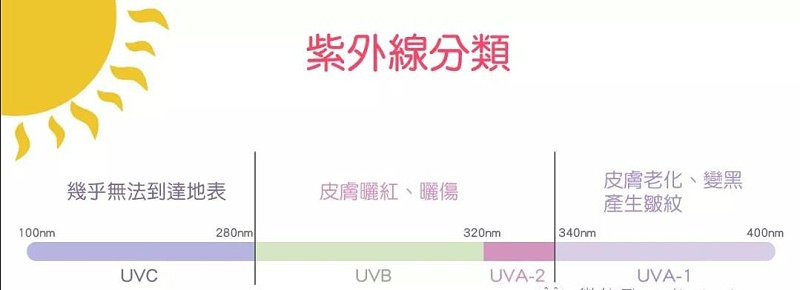

紫外光是電磁波譜中波長從0.01~0.40微（wēi）米輻射的總（zǒng）稱，不能引起人們的視覺。紫外光被劃（huá）分為（wéi）A 射線、B 射線和C 射線(簡稱UVA、UVB 和UVC)，波長範圍分別為400-315nm，315-280nm，280-190nm。
太（tài）陽輻射主要（yào）集中在可見光部分（0.4～0.76μm），波長大於可見光的紅外線（>0.76μm）和小於可（kě）見光的紫外線（<0.4μm）的部分少。在全部輻射能中，波長（zhǎng）在0.15～4μm之（zhī）間的占99%以上，且（qiě）主要分布在可（kě）見光區和紅、紫外區，可見光區占太陽輻射（shè）總（zǒng）能量（liàng）的約50%，紅外區占約43%，紫（zǐ）外區的太陽輻射能很少，隻占總量（liàng）的約7%。
簡單說，太陽光輻射覆蓋的範圍更（gèng）全麵。
光照輻射老化（huà）測試
光照（zhào）輻射一般分為戶外暴曬測（cè）試和人工加速老化測（cè）試兩大（dà）類。戶外暴曬，顧（gù）名思義就（jiù）是把待測樣品暴露在自然條件下，充分享受上（shàng）天（tiān）的陽光與雨露的恩（ēn）澤，來驗證材料的（de）性能。這（zhè）種（zhǒng）方式（shì）的好處就是（shì）測試結果更接近於真實情況，而且便宜、易於操作。在美國（guó）的佛（fó）羅裏達和亞利桑那就有大型的戶外（wài）暴曬試驗（yàn）場。
佛羅裏達州和亞利桑（sāng）那的亞熱帶老（lǎo）化曝曬不僅是（shì）真實的，也是加速的。佛羅裏達州（zhōu）一年的陽光可產（chǎn）生在其他地方進行好（hǎo）幾年的老化。佛羅裏達測試場陽光輻（fú）照強度大, 每年的紫外線強、全年高（gāo）溫、雨量充沛且濕度高（gāo）。正是這種紫外線、濕度和（hé）高溫的協同效應使邁阿密（mì）成為戶外環境中測試材料耐久性的理想之地。 這種陽光充足、潮濕和溫暖的極端氣候已（yǐ）證明對某些類型的測試特別有用，包括：
顏色變（biàn）化、褪色和光澤（zé）損失
開裂、剝（bāo）落（luò）、粉化和起（qǐ）泡
機械的強度損失和物（wù）理降解
濕度敏感性產品如塗料、建築材料、以及一（yī）些（xiē）塑料
生物降解，包括黴、黴菌、真菌和藻類
加速腐蝕測試
各種（zhǒng）不同的曝（pù）曬（shài）技（jì）術
在佛羅裏達，各種樣品安（ān）裝和曝曬技術可用於自然和戶外加速曝曬測試：
直接曝曬：
直接曝曬用於（yú）測試許多戶外（wài）用材，如工業塗料等。 把樣品牢固（gù）安裝好，讓前表麵朝向太陽。不同的曝曬角度和安裝方法適合不同的應用。
玻璃框下曝（pù）曬：
這種曝曬方式用於測試（shì）室內材料，如紡織品和印刷（shuā）油（yóu）墨等。樣品放（fàng）置在3毫（háo）米厚的玻（bō）璃下麵，玻璃將過濾掉短波紫外線。曝曬通常以45度角進行。
黑箱（xiāng）曝曬：
這些測試可再現車輛水平表麵（miàn）上的狀況，包括高溫和（hé）潮濕（shī）。 玻（bō）璃黑（hēi）箱（xiāng）下（xià）的（de）曝曬適用於測試汽車內飾材料。
AIM 箱 (汽車內飾材料)：
這種玻（bō）璃（lí）下曝（pù）曬可模擬汽車內部環境和適合安裝較大（dà）部件（如儀表板)。 AIM箱有太陽跟蹤功能。
鹽霧加速戶外腐（fǔ）蝕：
鹽霧直接曝曬可以產生快速而真實的（de）腐蝕，尤其是對有塗（tú）層的金屬。
黴菌測試：
在佛（fó）羅裏達進行的曝曬測試中，麵板通常是朝北90度角，垂直放置以減少（shǎo）陽光，降低表麵溫度並增加濕度。. 此（cǐ）外（wài），樣品可放在植被附近或植被下麵，以促進（jìn）黴菌生長。
就連傳統的醬油行業都在使用，好醬油是曬出來的，曬足180天。（注意：我們這裏不是醬油廣告，我們都是打醬油的）
但是大部分製造商不願（yuàn）意（yì）等上（shàng）幾年的時間來觀察一種新的改良的產品設計是否真的（de）得到改進，所以（yǐ）室內人工加速老化的方式是大家更能接（jiē）受的，畢竟時間就是金錢，加班熬夜都是為（wéi）了項目趕進度。人工加速老化又基（jī）本分為：紫外輻射老化測試和模擬太陽光譜輻射老化測試。
紫外（wài）輻射與太陽（yáng）光輻射測試的區別
現實工作中，進行上述測試都是參照相關的標準來執行。常見（jiàn）的標準，比如有：ASTM G154（使用（yòng）熒光紫外線設備對非（fēi）金（jīn）屬材料（liào）進行曝露的測試方（fāng）法),ASTM G155(使（shǐ）用氙弧燈設備（bèi）對非金屬材（cái）料進行曝露的測試方法）以及GB2423.24(模擬地麵上的太陽輻（fú）射)：等同IEC60068-2-5。
整理部分（fèn）標準（zhǔn）清單如下：
人工加速（sù）光老化試驗
氙弧燈老化試驗（yàn）（ASTMG155，ASTMD4459，ASTMD2565，ASTMD6695，ISO4892-2，ISO11341，ISO105-B02，ISO105-B04，ISO105-B06，ISO4665，ISO3917，GB/T1865，GB/T16422.2,SAEJ2412，SAEJ2527等）
氙燈測試(高輻照度試驗（yàn）（ASTMG155,NESM0135中1-2-1A，2-2-1，NESM0141等）
熒光紫外燈老化試驗（ASTMG154，ASTMD4329，ASTMD499，ASTM D5208，ASTMD4587，ISO 4892-3，ISO11507，SAEJ2020，GB/T16422.3，GB/T14522等）
金屬鹵素燈（dēng）老化試驗（DIN75220，IEC60068-2-5，ISO9022-9，ISO12097-2，MILSTD810F等）
紅外燈老化試驗（NES M0131，PV2005等）
陽（yáng）光碳弧燈老化試驗箱（GB/T16422.4、ISO4892-4、ASTMG152、JIS B7753、JIS D0205等）
紫（zǐ）外碳弧燈老化試驗箱（xiāng）（JIS L0842 2004、AATCC16方法1、JISA1415 1999，TSL0601G等
紫外輻射
根據ASTM G154的介紹，UV（紫外）不能模擬（nǐ）全光譜太陽光。它的原理是，對於曝露（lù）在室外（wài）的經久耐用的材料，紫外線的短波段波長300~400nm 是引起老化損害的主要原因。從下圖可（kě）以（yǐ）看出，在紫外線的短波區域，即從365nm 到太陽（yáng）光的波段，UV熒光燈能很好地模擬太陽光（guāng），然而，對於長一點的（de）波（bō）長它將無能為力。
UV測試主（zhǔ）要使用熒光燈紫外燈來（lái）模擬紫外光測試，根據光譜能量分布來看，UV燈分（fèn）為：UVA-340，UVA-351和UVB-313。
UVA-340：主要用途是模擬太陽光紫外部分中的中短波長範圍，一般用於戶外產品的光老（lǎo）化試驗。
UVA-351：主要用途是模擬經過窗玻璃（lí）過濾（lǜ）後（hòu）的太陽光紫外（wài）部分中的（de）中短波長範圍，一般用於室內產品。
UVB-313：它們發（fā）射出相當多的300nm以下的輻照，而300nm為名義上的太陽（yáng）輻照的截至波長（zhǎng）。這將會引發一些在戶外不會發生的老化現（xiàn）象（xiàng）。不推薦（jiàn）使用這種燈來（lái）模擬太陽光。這種測試主要（yào）廣泛用於加速材料的耐久性測試（shì），作為兩種或以上（shàng）材料的定性對比。
UVA-340的輻照（zhào）度：
0.68W/m^2@340nm相當於夏季正午的陽（yáng）光，得（dé）到快速效果。
1.38W/m^2@340nm兩倍於太陽值，得（dé）到快速（sù）效果。
0.35W/m^2@340nm相當於三月/九月的日光，適合普通測試或較低UV光（guāng）強的測試。
其他一些常見UV測試標準如：ISO4892.3,GB16422.3,也都UV測試（shì）有（yǒu）比較詳細的介（jiè）紹.但是哪種標準合適（shì）,還要根據產（chǎn）品要求（qiú）,客戶要求來衡量.
太陽光輻射
由於UV測試（shì）沒（méi）有考慮到太陽光譜中的（de）可見光和紅外部分，所以很（hěn）多國家的標準都比（bǐ）較（jiào）推薦太陽（yáng）光的輻射（shè）測試，比如ASTM G155,GB2423.24,IEC60068-2-5等。氙弧燈(Xenon Arc )是常見的用（yòng）來（lái）模擬太陽光譜（pǔ）的光源，它（tā）可（kě）好（hǎo）地模太陽光的所有光譜，可產生紫外線（xiàn）、可見光和紅（hóng）外線。
IEC60068-2-5和GB2423.24標準（zhǔn）中有明確的測試要求，但是跟ASTM
G155的明顯區別就是沒有（yǒu）對光源的濾（lǜ）光裝置進行說明（míng）.
總輻射（shè）能量為1.12KW/m^2+/-10%,試驗程序有三種：
A：其試驗條件（jiàn）接近於嚴酷的自然條件,主要用（yòng）於評價太陽輻射對產品（pǐn）產生（shēng）的熱效應.
B：每循環的光照時間比A長,適合於評價太陽輻射對產品產（chǎn）生的綜合效應(兼顧（gù）熱效應和光化學效應).
C：一種經（jīng）過簡化的試驗（yàn）,忽略了（le）周期性熱應力對產品產生的（de）影響效應,因此一（yī）般隻適用於評（píng）價太陽輻射對產品（pǐn）產生的光化（huà）學效應（yīng）,而不適（shì）用於評價太陽輻射對（duì）產品產（chǎn）生（shēng）的熱（rè）效應.
ASTM G155 中寫道,雖然氙（xiān）弧燈能發出的光譜非常接近太陽光的（de）光譜,但是它同時也發射出低至270nm的短波紫外光,以至於不能很好的模擬地球表麵自然暴露.因此,氙弧光燈產生的光譜必須經過過濾來減少不需要的光譜成分，使用不同類型的玻璃濾光器可得到不同的光譜。濾光器的使用取（qǔ）決於被測材料和材料的終使用條件，不同過濾器過（guò）濾的（de）光譜中紫外線短波段的量不同，這將在很大（dà）程度上影響老化的速度和類型。經常使用的濾光器有3種類型：日光、窗玻璃、紫外延伸過濾器。
日（rì）光過濾（lǜ）器通常被用來模擬（nǐ）戶外（wài）暴露。窗玻璃被設計用來測試室內光穩定性，這種（zhǒng）過濾器產（chǎn）生的一種光譜（pǔ）與透過玻璃的太陽光光譜非常相似。某（mǒu）些測試標準要求一種光（guāng）譜（pǔ）包含短波紫外線，比太（tài）陽（yáng）短波截止（zhǐ）點（295nm）還短的波長，擴展紫外線過濾器過濾器提（tí）供這種光譜（pǔ）。盡管這種過（guò）濾器提供不切（qiē）實際的紫外線短波段，但它（tā）們往往（wǎng）提供更快的（de）測試結果。
