某觸摸顯示屏出廠前經客戶要求需對產品外觀、功能、性能做可靠性鑒定驗收試驗。

正文

    一、引用標準和文件

    1.GJB 4-1983 艦船電子設備環境試驗；
    2.GJB 150-2009 軍用裝備實驗室環境試驗方法；
    3.GJB 899A-2009 可靠性鑒定和驗收試驗；
    4.《某觸摸顯示屏驗收細則》。
    二、檢測環境要求
    1.溫度：15℃~35℃；
    2.相對濕度：20%~80%；
    3.氣壓：86KPa~106KPa；
    4.實驗室環境無強振動衝擊、強電磁場和腐蝕性氣體。
    三、試驗項目及順序
    1.高溫工作試驗；
    2.高溫存儲試驗；
    3.低溫工作試驗；
    4.低溫存儲試驗；
    5.振動試驗；
    6.衝擊試驗；
    7.濕熱試驗。
    四、檢測項目及判別依據
    1.外觀檢測：
    a）結構無破裂、開裂、變形等失效；
    b）塗層無龜裂、脫落等現象；
    c）零部件無卡死或鬆動等現象。
    2.功能性能檢測：
    a）顯示畫麵無抖動、跳、晃、閃等不正常顯示；
    b）觸摸屏正常響應。
    五、試驗過程
    1、高溫工作試驗
    1）對樣品進行初始檢測，確認正常後才能進行後續試驗；
    2）將樣品放入 高低溫試驗箱內，以不大於3℃/min的溫變速率將箱內溫度升到+50℃，並保溫2h；
    3）啟動樣品通電工作1h，並進行中間檢測，結束後斷電；
    4）將箱內溫度以不大於3℃/min的溫變速率恢複至常溫，並進行終檢測，確認正常後才能進行後續試驗。

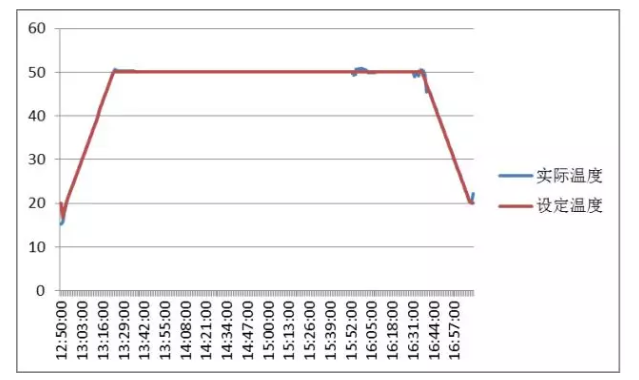

    實際試驗曲線見圖1。

    2、高溫存儲試驗
    1）高溫存儲初始檢測結果共用高溫工作終檢測結果；
    2）將樣品放入高低溫試驗箱內，以不大於3℃/min的溫變速率將箱內溫度升到+70℃，並保溫48h；
    3）將箱內溫度以不大於3℃/min的溫變速率恢複至常溫，待樣品溫度穩定常溫後進行終檢測，確認正常後進行後續試驗。

    實際試驗曲線見圖2。

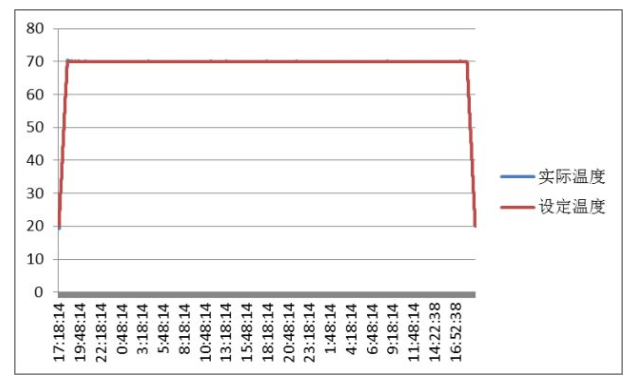

圖2 高溫存儲試驗曲線

    3、低溫工作試驗
    1）低溫工作初始檢測結果共用高溫存儲終檢測結果；
    2）將樣品放入高低溫試驗箱內，以不大於3℃/min的溫變速率將箱內溫度降到-20℃，並保溫2h；
    3）啟動樣品通電工作1h，並進行中間檢測，結束後斷電；
    4）將箱內溫度以不大於3℃/min的溫變速率恢複至常溫，並進行終檢測，確認正常後才能進行後續試驗。

    實際試驗曲線見圖3。

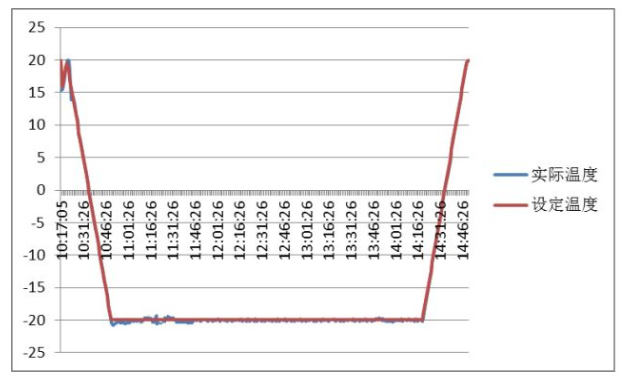

圖3 低溫工作試驗曲線

    4、低溫存儲試驗
    1）低溫存儲初始檢測結果共用低溫工作終檢測結果；
    2）將樣品放入高低溫試驗箱內，以不大於3℃/min的溫變速率將箱內溫度降到-40℃，並保溫26h；
    3）將箱內溫度以不大於3℃/min的溫變速率恢複至常溫，待樣品溫度穩定常溫後進行終檢測，確認正常後進行後續試驗。

    實際試驗曲線見圖4。

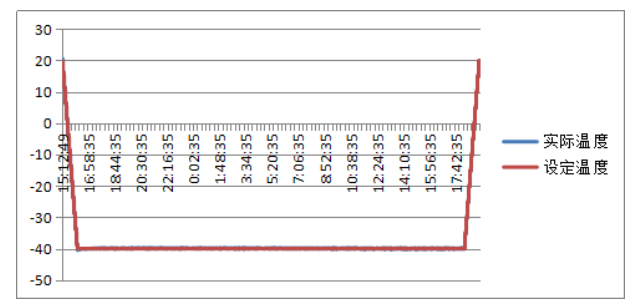

圖4 低溫存儲試驗曲線

    5、振動試驗
    1）振動試驗初始檢測結果共用低溫存儲終檢測結果；
    2）將樣品剛性裝夾在振動台上，按表1要求進行振動；
    3）試驗結束後進行終檢測，確認正常後進行後續試驗。
    某軸向振動試驗曲線見圖5、圖6、圖7。

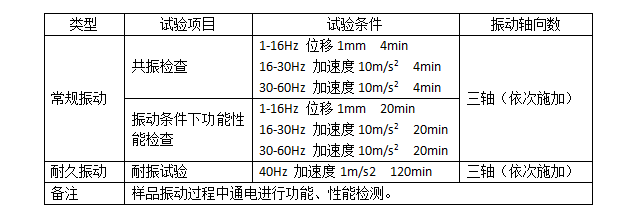

表1 振動試驗條件

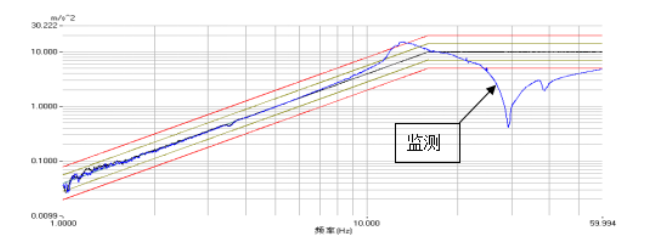

圖5 某軸向共振檢查試驗曲線

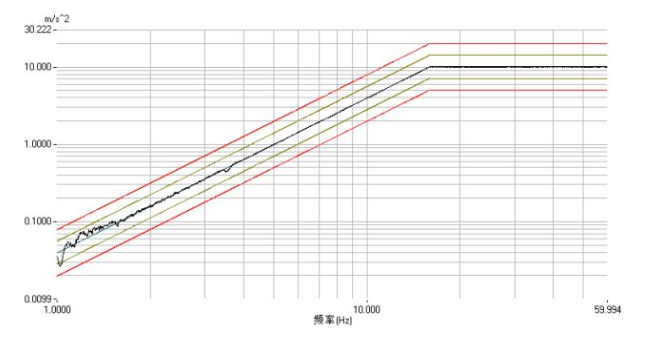

圖6 某軸向功能性檢查試驗曲線

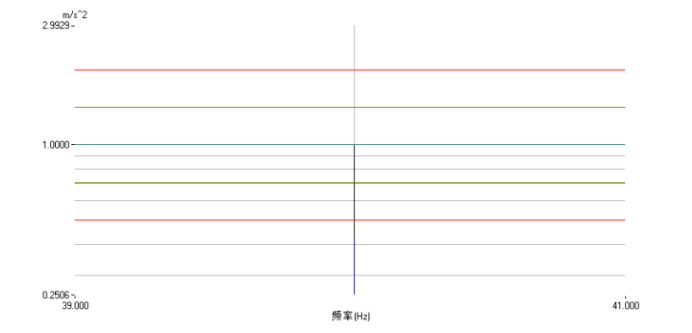

圖7 某軸向耐振試驗曲線

    6、衝擊試驗
    1）衝擊試驗初始檢測結果共用振動試驗終檢測結果；
    2）將樣品以垂直方向剛性裝夾在振動台上，按表2要求進行衝擊；
    3）試驗結果後進行終檢測，確認正常後進行後續試驗。

    正向衝擊曲線見圖8，反向衝擊曲線見圖9。

表2 衝擊試驗要求及條件

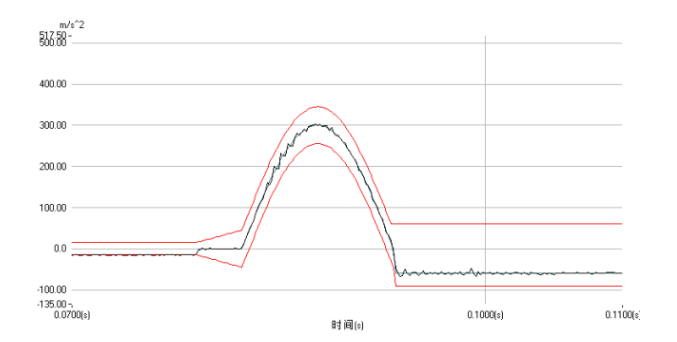

圖8 正向衝擊試驗曲線

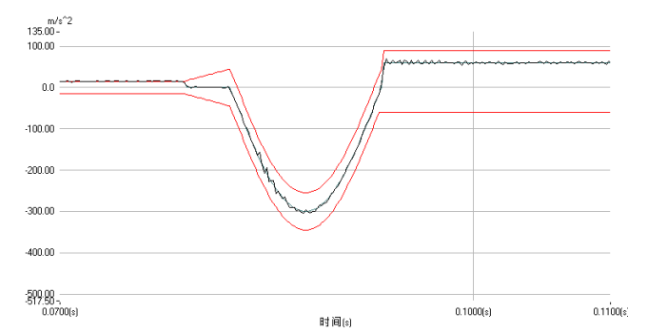

圖9 反向衝擊試驗曲線

    7、濕熱試驗

    1）濕熱試驗初始檢測結果共用衝擊試驗終檢測結果；

    2）將樣品放入溫濕度試驗箱內，按圖10條件設定溫度程序，相對濕度始終保持90%，並在20~24h、140~144h、236~240h時間段使樣品通電工作檢測；

    3）試驗結束後將箱內溫度設為60℃，濕度設為20%幹燥2h；

    4）幹燥後以不大於3℃/min的溫變速率恢複到常溫，並進行終檢測。

濕熱試驗曲線見圖11。

圖10 濕熱試驗要求及條件

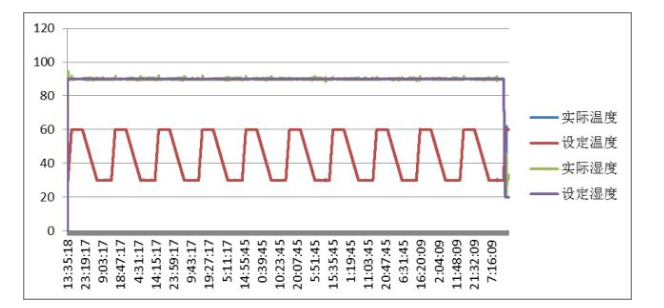

圖11 濕熱試驗曲線

    六、試驗結論
    該觸摸顯示屏樣品在經曆了本次高溫工作、高溫存儲、低溫工作、低溫存儲、振動試驗、衝擊試驗、濕熱試驗後，外觀無損壞，功能性能檢測正常，符合驗收要求，準予驗收。
