光伏(PV)組件是用於在其生命周期內連續戶外暴露（lù）的電氣設備。在一些特殊的地理條件下，如：鹽堿地、沿海（hǎi）等地，強腐蝕性的潮（cháo）濕大氣，終可能導致（zhì）光伏組件金屬部件的腐蝕和一些非金屬材料的性能惡化，影響其（qí）安全性能及輸出功率。
    以下文件全部或部分被引用，對於其應用是必不可少的。
    1、IEC 60068-2-52, Environmental testing – Part 2-52: Tests – Test Kb: Salt mist, cyclic ( sodium chloride solution)
    2、IEC 61215:2005, Crystalline silicon terrestrial photovoltaic (PV) modules–Design qualification and type approval
    3、IEC 61646:2008, Thin-film terrestrial photovoltaic (PV) modules – Design qualification and type approval
    4、IEC 61730-2:2004, Photovoltaic (PV) module safety qualification – Part 2: Requirements for testing
    5、IEC 62108:2007, Concentrator photovoltaic (CPV) modules and assemblies – Design qualification and type approval
    6、ISO/IEC 17025, General requirements for the competence of testing and calibrationlaboratories

    1、樣品要求

    3塊相同的光伏組件樣品，1塊控製件+2塊測（cè）試件。每次檢測（cè）樣品（pǐn）時，應使用控（kòng）製件進（jìn）行檢查，以（yǐ）評估（gū）鹽霧試驗的效（xiào）果。
聚光（guāng）組件需要根據不同情況選擇樣（yàng）品，非現場調節聚（jù）光點的聚光組件需要3塊組件，現（xiàn）場調節聚光點的聚光係統需要3個（gè）接收器（如果應用，要包含二（èr）次光學（xué）部分）+3個初級光學部分，同時完成測試序列。
    如果全尺寸的樣品（pǐn）太大，無法放入鹽霧試驗箱中，則可專門設計和製造較小的具有代表性的樣（yàng）品。具有（yǒu）代表性的樣品應盡可能與全尺寸樣品的工藝相同。事實上（shàng），測試是（shì）在（zài）有（yǒu）代表（biǎo）性的樣品上而不是在全尺寸的（de）樣品上進（jìn）行的。樣品信息必須在（zài）測試（shì）報（bào）告中注明。
    如果光伏組件有接地裝置，那（nà）麽接地裝置也是（shì）樣（yàng）品的一部分。

    2、測試過程

    預處理
    所有測試樣品應根據（jù）IEC標準中規定（dìng）進行預處理（lǐ）。
    IEC61215:＞5kWh/m2
    IEC61646:無要求
    IEC62108:大於5-5.5kWh/m2
    初始測（cè）試
    晶體矽組件
    根據IEC 61215進（jìn）行測試:
    a)10.2:功率測定
    b)10.15:濕漏（lòu）電流試驗
    根據IEC 61730-2進行測（cè）試：
    c) MST 01:外觀檢（jiǎn）查
    d) MST 13:接地連續性試（shì）驗
    e) MST 16:絕緣耐壓試驗
    薄膜組件
    根（gēn）據IEC 61646進行測試:
    a)10.2:功率測定
    b)10.15:濕漏電流試驗
    根據（jù）IEC 61730-2進行（háng）測（cè）試：
    c) MST 01:外觀檢查
    d) MST 13:接地連續性試驗
    e) MST 16:絕緣耐壓試驗
    聚光組件（CPV）
    根（gēn）據IEC 62108進行測試（shì）:
    a)10.1:外觀檢查
    b)10.2:電性能測試
    c)10.3:接地連續性試驗
    d)10.4:電氣絕緣試（shì）驗
    e)10.5:濕絕緣試驗

    3、鹽霧試驗程序（xù）

    根據（jù）IEC 60068-2-52中所述的鹽（yán）霧試驗（yàn）的一般條件、儀（yí）器、鹽溶液的特性、嚴（yán）重程度和其他規格，適用於所研究的試驗樣品。鹽霧試驗（yàn）的嚴（yán）重程度應根據安裝光（guāng）伏組件的地（dì）方普（pǔ）遍（biàn）存在的大（dà）氣條件來選擇。
    嚴（yán）酷度1：組件用於海上，或者海邊。
    嚴酷度2：不適合光伏組件，因為測試條件太弱（ruò）(確實如此)。適用於經常暴露在腐蝕性環境中的產品，通常由外殼保護)，在（zài）應用本（běn）標準時應避免使用。
    嚴酷度3-6：組件用於含鹽的（de）幹燥氣氛，例如：用（yòng）鹽作為融冰劑。
    在測（cè）試過程中，光伏（fú）組件的表麵應從鹽霧試驗機的垂直方向傾斜15°至30°。

    4、清洗和恢複

    在鹽霧測試後，所有（yǒu）的樣品都要清洗（xǐ）以去除附著的（de）鹽。清洗或幹燥時，洗滌用水的溫度不得超過35度。避免使用（yòng）布、紗布或（huò）任何其他（tā）編織材料，不得刮擦。幹燥後為避免鹽沉積（jī）造（zào）成進一（yī）步損害，應盡量縮短恢複時間，並進行（háng）相應（yīng）的試驗。

    5、終測試

    晶體矽組件
    根據IEC 61215進行測試:
    a)10.2:功率測定
    b) 10.15:濕漏（lòu）電流試（shì）驗
    根據IEC 61730-2進行測試：
    c) MST 01:外觀檢查
    d) MST 13:接（jiē）地連續（xù）性（xìng）試驗
    e) MST 16:絕緣耐壓試驗
    根據IEC 61701進行（háng）測試：
    f)4.2旁路二極管功能（néng）試驗
    薄（báo）膜組件
    根據IEC 61646進行測試（shì）:
    a)10.6:STC下的性能
    b) 10.15:濕漏電流（liú）試驗
    c) 10.19:光老化試驗
    d）10.6:STC下的性能(光老化後)
    根據IEC 61730-2進行（háng）測（cè）試：
    e) MST 01:外觀檢查
    f) MST 13:接地連續性（xìng）試驗
    g) MST 16:絕緣耐壓試驗
    根據IEC 61701進行測試：
    h)4.2旁路二極管功能試驗（yàn）
    聚光組件（CPV）
    根據IEC 62108進行測（cè）試:
    a)10.1:外觀（guān）檢查
    b) 10.2:電性能（néng）測試
    c)10.3:接地連續性試驗
    d)10.4:電氣絕緣試驗
    e)10.5:濕絕緣試驗
    根據IEC 61701進行測試：
    f)4.2旁路（lù）二（èr）極（jí）管功能試驗

    6、判定標準

    外觀：在鹽霧測試後（hòu），不應有IEC 標準中所述的肉（ròu）眼或視覺缺陷的跡（jì）象，包括零（líng）部件的機械損（sǔn）壞（huài）或腐蝕，這些損壞或腐蝕將嚴重影響其（qí）預期壽命。
    電性（xìng）能衰減：晶體矽組件（jiàn）＜5%
    薄膜組件＞90%的標稱功（gōng）率（光老化（huà）後）
    聚（jù）光組件（CPV），室外自然光＜7%;太陽能模擬器＜5%
    注意:通過/失敗的標準應該考慮（lǜ）實驗（yàn）室測量的（de）不確定度。

    絕緣、濕（shī）漏電、接地應符（fú）合IEC 61730-2，IEC 62108中對這些特定測試的（de）規定（dìng）來完成。旁路二極管功能測試要求也應滿足。

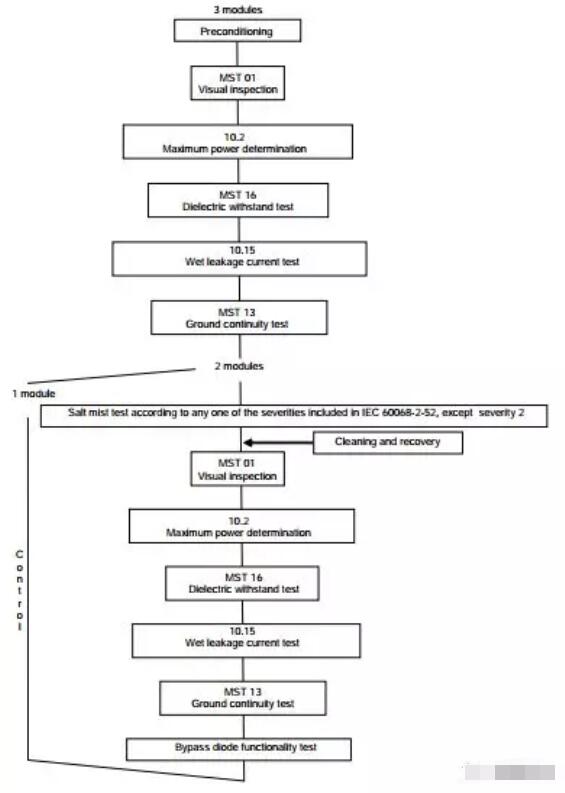

晶（jīng）體矽組件鹽霧腐蝕試驗序列圖

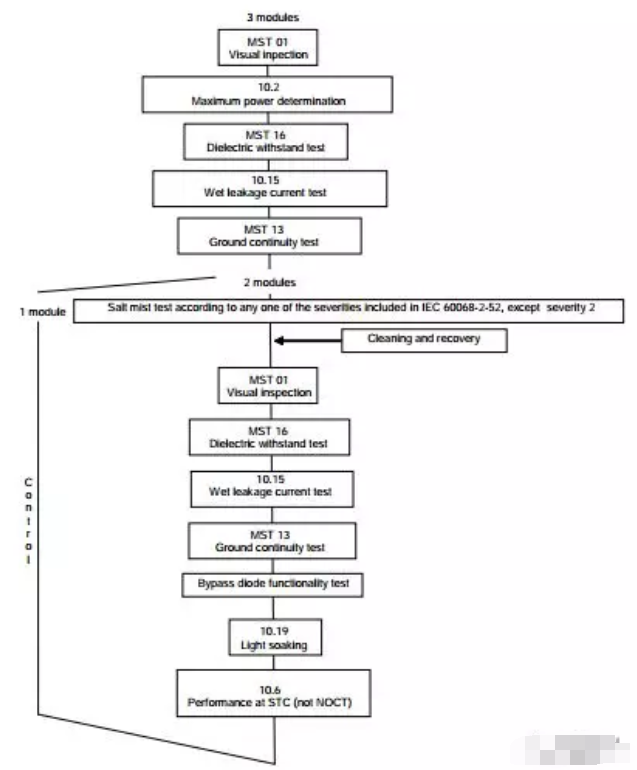

薄膜組件鹽霧腐蝕（shí）試驗序列圖

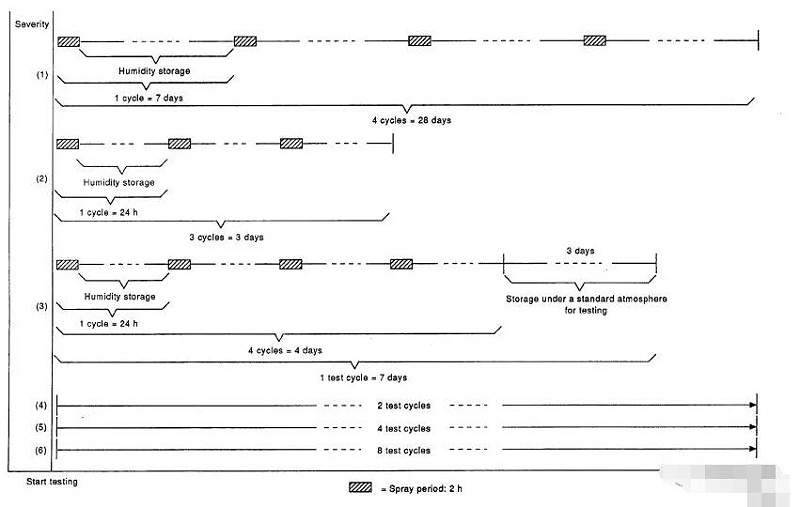

    7、試驗周期

    嚴酷度1：
    （鹽霧2h+高濕度保存194h）*4個循環=7天*4個循環=28天
    嚴酷度（dù）2：
    （鹽霧2h+高濕度保存（cún）22h）*3個循環=1天*3個循環=3天
    嚴酷度3:
    （鹽霧2h+高濕度保存22h）*4個循環+標準氣氛3天=1天*4個循環+3天=7天
    嚴酷度4：
    嚴酷度3*2個周期=14天嚴酷（kù）度3*2個周期=14天
    嚴酷度5：
    嚴酷度3*4個周期=28天
    嚴酷度6：

    嚴酷度3*8個周（zhōu）期=56天
