試驗（yàn）證明，大多數炎熱（rè）條件下元器件的退化現象是直接或間接的由於有缺陷的絕緣材料吸附水蒸（zhēng）氣和水膜，以及由於金屬和絕緣材料表麵變濕引起。同時，在潮濕、溫度和電應力的共同作用下,會引起電（diàn）化學反應和金屬腐蝕，導致電（diàn）子設備的絕（jué）緣電阻（zǔ）下降、漏電增加，嚴重時出（chū）現（xiàn）飛狐、擊穿的電路損壞等現象。濕熱試驗一（yī）方麵可以模擬實際使用中的濕熱環境對產品的（de）影響，另一方麵也可以加速元件和材料在典型的高溫高濕條件下的耐潮濕劣（liè）化影響（xiǎng）的能力。
    1、恒定濕熱與（yǔ）交變濕熱的對比
    1.1試驗目的及適用範圍：
    恒定濕（shī）熱：確定電工電子產品在（zài）高濕度條件下使用、貯存和（hé）運輸的適應（yīng）性。
    交變濕熱：確定電工電子產品在（zài）高濕度與溫度循環變化組合的情況下使用、運輸和貯存的適（shì）應性。
    1.2作用機理
    恒定（dìng）濕熱：高溫高濕作用在樣品上，可以構成（chéng）水汽吸附、吸收和（hé）擴散等作用。很多材料（liào）在吸（xī）潮後膨脹，性能變壞，引起物質強（qiáng）度降低及其他主要機械性能的變化（huà），吸附了水（shuǐ）汽的絕緣材料會（huì）引（yǐn）起電性能下降。
    交變（biàn）濕熱：在高濕條件下，利用溫度循環引起的（de）凝露和幹燥的（de）交替過程，使進入（rù）樣品內部的水汽產生“呼吸” 作用，從而使腐蝕（shí）過程加速。
    1.3常（cháng）用標準
    恒定濕（shī）熱：GB/T 2423.3. GJB 360B、IEC 60068-2-78
    交變濕熱：GB/T 2423. 4、GJB 360B. GJB 548B、GJB150. 9A、IEC 60068-2 -30
    2、恒定（dìng）濕熱試驗方法（fǎ）

    2.1 常用（yòng）的嚴酷等級（見表2 ）

    2.2試驗步驟
    2.2.1預處理: GJB 360B要求樣品必須在（ 40+5）℃環境下預處理24 h, GB/T 2423.3則無要求，實際測試過程中根據具體情況選擇是否進（jìn）行預處理。
    2.2.2樣品放置於（yú） 高低溫濕熱試驗箱內，注意保持樣品與箱壁的距離，然後調整箱內環境為標（biāo）準大氣環境（一（yī）般為25℃、50%）
    2.2.3以（yǐ）不大於1 ℃ /min的速率升溫（wēn）至規定的嚴酷等級,並使樣（yàng）品達到穩定。此階段保持濕度為常濕（50% ），以避免樣品冷凝現象的發生;然後在2h內調整箱內的濕（shī）度達（dá）到規定的試驗嚴酷等級。
    2.2.4待箱內溫濕度（dù）值達到規定值並穩定後，開始（shǐ）計（jì）算試驗持續時（shí）間,並（bìng）在高溫高濕環境下保持規定的（de）時間。
    2.2.5試驗後恢複:應先在0.5 h內降（jiàng）濕至（zhì）常（cháng）濕，然後在0.5h內將溫（wēn）度恢複至常溫。
    2.3試驗（yàn）中斷（duàn）處理
    測試過程中遇到突然停電等（děng）特殊原（yuán）因（yīn）造成（chéng）試（shì）驗（yàn）被迫中斷的情況時，建議按照以（yǐ）下方式操作（zuò）:
    1）如果（guǒ）在中（zhōng）斷過程中箱內環境條件沒有超過允許的誤差範圍，此時中（zhōng）斷（duàn）的時間（jiān）應作為總的試驗時間的--部（bù）分（一般（bān）為瞬間斷電後及時通電恢複箱（xiāng）內環境） ;
    2）當中（zhōng）斷過程期間試驗（yàn）條件低於允許誤差下限，那（nà）麽應重新達到（dào）要求的試驗環（huán）境，並剔除誤差範圍以外的測試時間，一直進行到完成規（guī）定的試驗時間;
    3）如果出現過試驗（yàn）的情況，建議好停止試驗（yàn），重（chóng）新用新的樣品進行試驗,若經（jīng）過相關技術人員的判定，認為（wéi）超過要求的試驗條件不會直接造成試驗樣（yàng）品特性的破（pò）壞，或者該樣品為可修複的（de）產品，那（nà）麽可以按照第二條處理（lǐ），如果在以後的試驗（yàn）中出現樣品失效,那麽應該認為該項試驗結果無效。

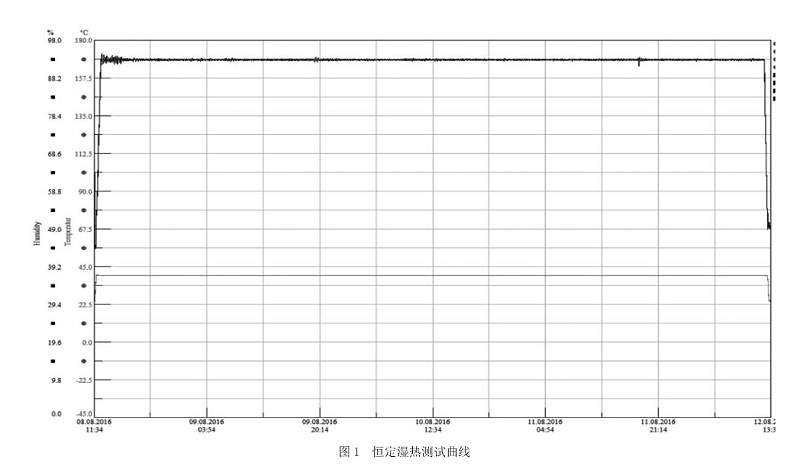

    2.4恒定濕熱測試曲線示例（見圖1）
