近日，在某論壇上發現，有客戶問“光伏薄（báo）膜組件的使用壽（shòu）命是多少？”“取10pcs產品（pǐn）光伏薄膜組件做雙85試驗，1000hrs，是否合理？”等問題，那麽我們該如何回答？

    1、雙85試驗的重要性

     雙85高溫高濕試驗（yàn）是光伏行業，及太陽能行業的必備測試項目（mù），用於測試光伏組件，包括單晶矽組（zǔ）件，地麵用晶體矽光伏組件，地麵用薄膜光伏組件等一（yī）係（xì）列的光伏組件，在高溫（wēn）85℃、高濕85%RH環境（jìng）下的運（yùn）行（háng），並可以再現環境所（suǒ）產生的破壞。
    光伏（fú）組件(太陽（yáng）能電池板)的設計使用年限大約是20～30年，而可靠性中的熱性能試驗是模擬（nǐ）地麵用光伏組件的設計驗證，讓組件能夠在一般氣候下長期操作20年以上，規（guī）範要求組件需進行:Thermal cycle test熱循環測試(-40℃～+85℃ 50～200次，長1200h)、Humidity-freeze test濕冷凍測試(85℃、 85%RH～-40℃ 10次，約240h )、Damp Heat濕（shī）熱測試 (85℃、 85%RH，1000h)，以確認組件能夠承受高溫（wēn）高濕之後隨之的（de）負（fù）溫度影響，以及對於溫度重（chóng）複變化時引起的疲勞和熱失效，另外確定光伏組件曝（pù）露在高濕度（dù）下而產生（shēng）的熱應力及（jí）能夠抵（dǐ）抗濕氣長期滲透之能力。

    2、雙85試驗的優勢和劣勢

    雙85試驗主要用於模擬戶外環境長期使用後的效果，模擬戶外環（huán）境的加速老化測試，滿足IEC 6164 《地麵用薄膜光伏組件的（de）設（shè）計鑒定和定型》和IEC 61215《晶體光伏組（zǔ）件的設計鑒定和定型》的標（biāo）準要求。這是雙85試驗的優勢（shì）也（yě）是劣勢。
    雙85試驗的主要（yào）目的在於評估（gū）產品在既定環境下的使用壽命，耗時太久，且投入大（dà）量的（de）金錢，而產品可靠（kào）度信息又不（bú）能（néng）實時獲得並加以（yǐ）改善，導致失去許多商機和競爭力，因此如何在實驗室中（zhōng）以加速試驗（yàn）的方法，在可接受的試（shì）驗時間內（nèi）評（píng）估產品的使用壽命，便成為整體可靠度試驗工作中相當重要的一環，也是可靠（kào）性（xìng）試驗中具挑戰性的課題。

    3、加速試驗的探（tàn）討

    GB/T 2423.50-2012試驗Cy：恒定濕熱，講到了元（yuán）件的加（jiā）速試驗，當（dāng）考（kǎo）慮將該試驗用於其（qí）他產（chǎn）品時，重要的是確認失效模式，針對每個失效模式選擇適當的劣化過程和試驗嚴（yán）酷等級。我們可以理解為：加速（sù）試驗就（jiù）是在保持失效機（jī）理不（bú）變（biàn）的條件下，通過加大試驗應力來縮短試驗周期的一種試驗方法。
    加速試驗的優點是：1、較短（duǎn）時間內用較少樣品估計高可靠性產品的可靠性水平；2、短時間內提供測試（shì）結果，檢（jiǎn）驗產品設計，工藝等改進（jìn）的效果，同時可以比較不同工藝和產品結構（gòu）的利弊；3、短時間內暴露產品的失效（xiào）形式，分析失（shī）效（xiào）結果，了解失效的機理，反饋（kuì）到設計製造部門加以糾正（zhèng），同時可以合理製（zhì）定篩選（xuǎn）條件和（hé）測試規範。缺點是：需根據實際情況確認加速（sù）模型，而環境（jìng）越複雜，加速試驗的準（zhǔn）確度越差。

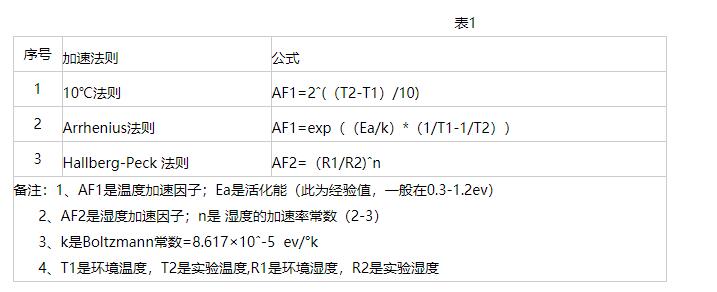

表1是幾種常用的加速試驗方（fāng）法（fǎ）：

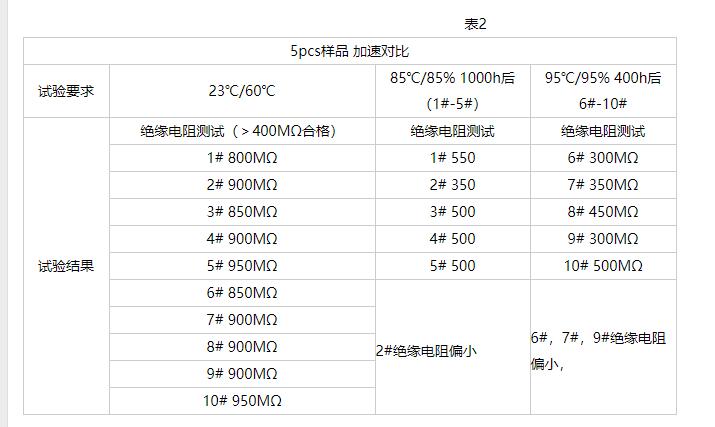

    以某公司自建的（de）100kWh的光伏電站為例，在評估電站所用的光伏組件的壽命時，采用10℃法則進行雙85試驗。標準要求：實驗環境85℃/85%，試驗時間1000h，按加（jiā）速法則：加速環境95℃/95%，通過10℃法則可計算溫度加速因子AF1=2，通過Hallberg-Peck法則（n=2）得濕度加速因子AF2=1.25，總加速因子AF=2.5，加速時間400h，試驗時間縮短600小時。各取5片光伏組件按照2種不同的方法進（jìn）行試驗比對，數據見表2：

    通過試驗（yàn）結果數據可判定加（jiā）速試驗是等效的：樣品產（chǎn）生了相同的失效模式。

4、結束（shù）語

    在企業內部試驗過程（chéng）中，通過了此類等效的加速試驗，對產品進行摸（mō）底試驗，將原來1000h的試驗時間縮短了整整600h，在足夠短的時間（jiān）內發現問題，掌握產品的可靠度信息，節省的時間又為解決問題提供了緩衝。
