1、高溫
1.1對高低（dī）溫試驗箱(室（shì）)的要求
高低（dī）溫試驗箱(室)應（yīng）滿足下列要求（qiú）:
a)高（gāo）低溫試驗箱(室)能夠（gòu）達到（dào）並保持試驗所（suǒ）需的溫度;
b)高低溫試驗箱（xiāng）(室)中應裝有監測溫度的傳感器，溫度傳感器的位置離試驗樣品的距離應確保其受熱擴散的影響可忽略不計（jì），應適當注意（yì）以避免熱輻射（shè）影響這些測量;
c)高（gāo）低溫試驗箱(室) 可以（yǐ）用強迫空氣循環來保持溫度均勻。
1.2 試驗
將經過預處理的樣（yàng）品放人標準大氣條件的高低溫試驗箱(室)內進行升溫，直到試驗箱(室)溫度（dù）上升至規定溫度，然後保持10min後開始計時。試驗完成後，樣品須在試驗箱(室)內將溫度降至標準（zhǔn）大氣條件，不可將樣品（pǐn）直接從試驗箱中取（qǔ）出在大氣中降溫。若無其他規定，試驗箱（xiāng）(室)溫度變化（huà）速率應不超過5℃/ min.

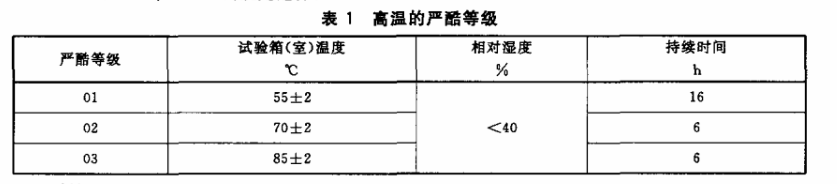

相關規範應規定由試驗溫度和試驗（yàn）持續時間表示的嚴酷等級，具（jù）體數值從表1中選擇，或按ISO 9022-2:2002中2.3的規定選擇。

2、低溫
2.1對低溫試驗箱(室)的要求
試（shì）驗箱(室)滿足1.1的要求。
2.2試驗
將經過（guò）預（yù）處理的樣品放人標準大氣條件的低溫試（shì）驗箱(室)內進行降溫，直到試驗箱(室)溫度降至規定的溫度，然後保持10 min後開始計時。試驗完成後，樣品需在試驗箱(室)內將溫度升至標準大氣條（tiáo）件，不可將樣品直接從試驗箱中取出在大（dà）氣中升溫。若無其他規定，試驗箱(室)溫度變化速率不超過（guò）3℃/min.樣品（pǐn）表麵不允許有凝露產（chǎn）生（shēng）。

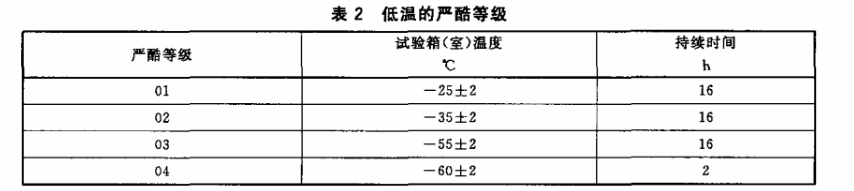

相關規範應規定由試驗溫度和試驗持續時（shí）間表（biǎo）示（shì）的嚴酷（kù）等級，具體數值從表2中選擇，或按ISO 9022-2 :2002中2.2的規定選擇（zé）。

3、溫度循環
3.1對（duì）溫度（dù）循環試（shì）驗（yàn）箱(室)的要（yào）求（qiú）
試驗箱（xiāng）(室)應滿足（zú）下列要求（qiú）:
a)試驗箱應保證放置試驗樣品（pǐn）的任何區域的（de）空氣均能按下列方（fāng）式進行溫（wēn）度循環:
1)能保持試驗（yàn）所要求的低溫;
2)能 保持（chí）試驗所要求的高溫;

3)由低溫到高溫或由高溫到低（dī）溫（wēn）的變化過程中，能按試驗（yàn）所要求的溫度變化速率進行（háng）。

b)溫度循環試驗（yàn）箱(室)內應裝有監（jiān）測溫、濕（shī）度條件的（de）傳感（gǎn）器。

c)箱內空 氣的濕度應不超過20 g/m2水汽(約相當於溫度（dù）35℃時，相對濕度50%)。
3.2試驗

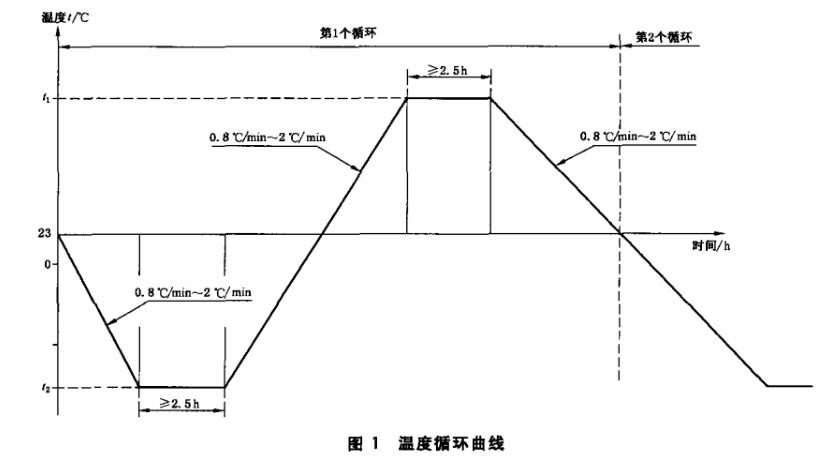

將經過預處理的樣品放人標準大氣條件的試驗箱(室)內，然（rán）後（hòu）將試驗箱(室)的溫度降至試驗要求的溫度下限，保持一（yī）定時間（jiān）後再升溫至試驗要求（qiú）的（de）溫度上限（xiàn），再保持一定時間（jiān）後（hòu）返回標準大氣條件下的室溫，至此一個循環周期結束（shù）。每個周期中溫度和溫度保持時間均不少於2.5 h，兩個周期之間（jiān）溫度連續變化。試驗從溫度下降（jiàng）開始計時，所有周（zhōu）期結束後（hòu），溫度恢複到標準大氣條件下保持10 min .後試驗結束，如圖（tú）1所示。或按ISO 9022-2:2002中4.3.2的規定進行。

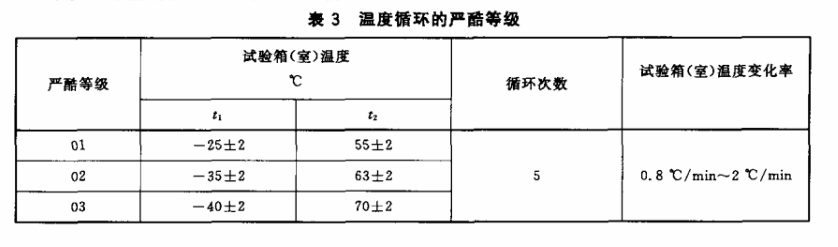

相關規範應規（guī）定由試驗溫度和（hé）試（shì）驗循環次數表（biǎo）示的嚴酷等級，具體數值從表（biǎo）3中選擇。.

4、恒定濕熱
4.1對（duì）恒溫恒（héng）濕試驗箱(窒) 的要求
試驗箱(室)應滿足下列要求:
a)試驗箱(窒（zhì）)內應裝有監測溫、濕度條件的傳感器;
b)加濕用（yòng）水應為蒸 餾水(或去離子水)，在23℃時其電（diàn）阻率不小於0. 05 MΩ·cm;
c)試驗（yàn）箱(室)內壁（bì）和頂部的凝結水不應滴落到試驗樣品上，箱(室)內的冷凝（níng）水未經淨化不應再用;
d)試驗箱(室)中的所有部件均應保持清潔;
e)試驗樣品不能受來自試驗箱發熱元件的（de）直（zhí）接熱（rè）輻射;
f)有噴霧係統的試驗箱(室)，樣品應遠離（lí）噴射口，且（qiě）濕氣不（bú）可直（zhí）接噴到樣品上。
4.2試驗
將經過預處理的樣品放人標準大氣條件的恒溫恒濕 試驗箱（xiāng）(室（shì）)內，調節試驗箱(窒)內的溫度（dù）和濕度使之達到（dào）規定的溫度和濕度，保持10 min後開始計時。

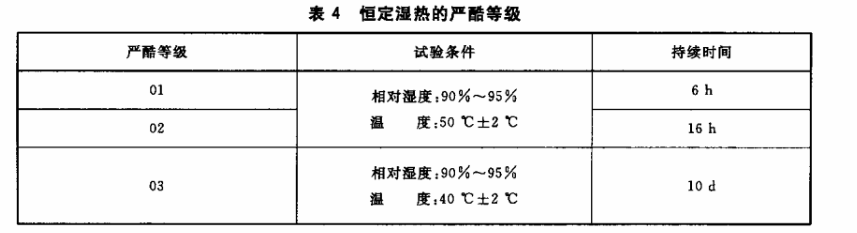

相關規範應規定由試驗溫度、濕度和試驗持續時間表示的嚴酷等級，具體數值從表4中選擇，或按ISO 9022-2 :2002中2. 4的規定進行。

試驗完（wán）成後，祥品從試驗箱(室（shì）)宜接取出迸行恢夏姓理，先用去離子水或蒸麕水（shuǐ）衝洗（xǐ）5min，然後晃動或使用（yòng）氣（qì）流幹燥去掉水滴.
5、交変濕熱
5.1對高低溫交變濕熱試驗箱（xiāng）(室)的要求
試驗箱（xiāng）(室)需滿足下列要求:
a) 在1.5 h~2.5 h內，溫（wēn）度可（kě）在20 C士2 ℃~70 ℃±2 ℃之同上升或下降;
b)相対濕度（dù）可 在80%~95%之同凋芍;
c)座（zuò）注意（yì）確保安置樣（yàng）品處的溫濕度與溫濕度侍感器緊鄰處的條件相同，試驗箱（xiāng）內的空氣應按一定的速率(0.5 m/s~2 m/s)不斷流動，以保持規定的溫濕度條（tiáo）件;
d)試驗樣品在試驗過程中不應受（shòu）到試驗箱內條件（jiàn）控製產生的熱福射影響；
e) 用於產（chǎn）生箱內濕度的水，其申阻率應該不小於0.05MΩ·cm.冷凝水未經淨化不應再用（yòng）。座確保箱壁和箱（xiāng）頂上的冷凝水不滴落到試驗樣品上。
4.5.2試驗

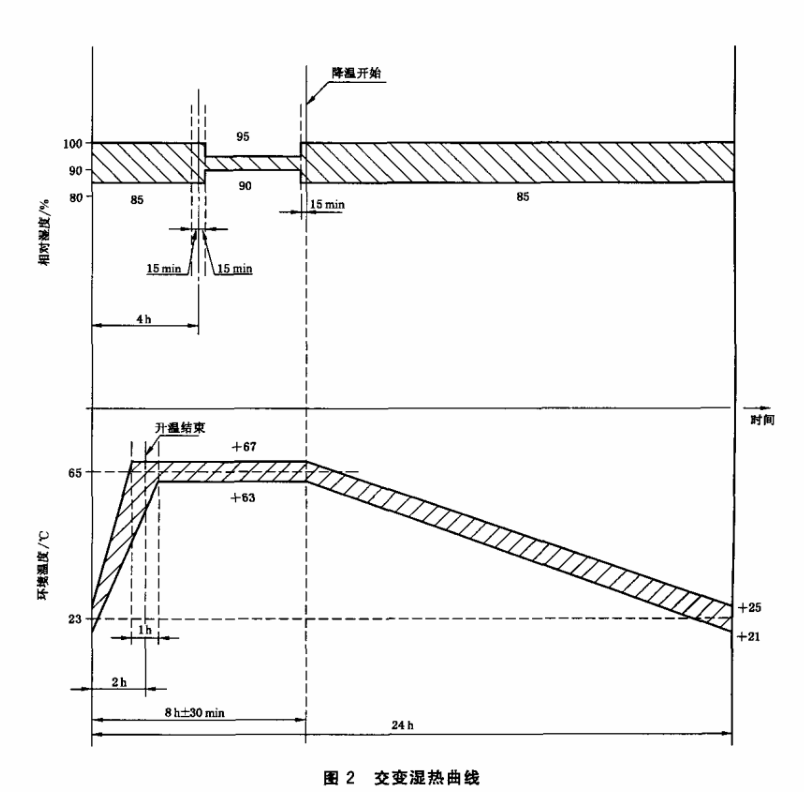

將經過預處理的（de）樣品放入標（biāo）準大氣條件的高低溫交變濕熱試驗箱(室)內，調節（jiē）試驗箱(室)內的溫度和濕度使之達到循環初始狀態，保持10 min後開始計時。然後按圖2所示（shì）的溫度（dù）、濕度要（yào）求（qiú）進行溫度、濕度（dù）調節.

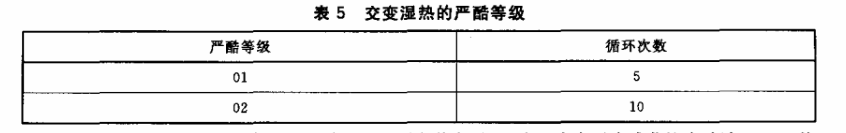

試驗（yàn）完成（chéng）後，樣（yàng）品（pǐn）從試驗箱(室)中直接取出進行恢複（fù）處理，先用去離（lí）子水或（huò）蒸餾（liú）水衝洗（xǐ）5min，然後晃動或使用氣流（liú）幹燥去掉水滴。
6、鹽霧
6.1試驗設備（bèi）
試驗設備主（zhǔ）要由試驗（yàn）箱（xiāng）、噴霧裝置、樣品架組成，具體見附錄（lù）B的B.1.
6.2鹽溶液
試驗所（suǒ）用的鹽應（yīng）當是（shì）高品質的氯化鈉，幹（gàn）燥（zào）時（shí），碘化鈉的含量（liàng）不超過0.1%，雜質的總含量不超過0.3%.
鹽溶液的濃度應為(5±1)%(質量比)。
水或鹽（yán）溶液的pH值應在6.5~7.2之間（jiān）。應使用稀釋的分析純鹽（yán）酸或分析純氫氧化鈉溶液調節pH值.pH值使用玻璃電（diàn）極的電子測量方法進行測量，或者（zhě）用溴（xiù）百（bǎi）裏酚藍作指示劑進行顏色試驗.霧（wù）化過的溶液不能再次使用。
6.3空氣供給
空氣供給滿足附錄B中B.2的規定（dìng）。
6.4試驗
樣品暴露在35℃士2℃的（de）鹽霧中24 h.
試驗完成後，樣（yàng）品（pǐn）從試驗箱(室)中直接取出進行恢複（fù）處理，先用去離子水或蒸餾水衝洗5 min，然後晃動或使用氣流幹燥去掉水滴。
7、浸泡（pào）和煮沸 試驗
7.1試驗設備
試驗設備應滿（mǎn）足下列要求:
a)試驗所用容器應由玻璃或陶瓷製成，其（qí）容積應能夠將樣品完全浸（jìn）泡;
b)固定樣品用的固定裝（zhuāng）置應由不與水（shuǐ）及鹽溶液反應的物質(如聚四氟乙（yǐ）烯-PTFE或共聚（jù）甲醛)製成。
7.2試驗溶 液
試（shì）驗溶液包（bāo）括水和鹽溶液兩種。
用於試驗的水應該是蒸餾（liú）水或去離子水;在23 ℃士2 ℃溫（wēn）度下，電阻率應該不小於0.05 MΩ·cm.鹽溶液應滿（mǎn）足（zú）6.2的規定。
7.3試驗（yàn）
將樣品完全浸人滿足7.2要求的水溶液或鹽溶液中（zhōng）。

相關規範（fàn）應規定由溶液類型和暴露時間表示的嚴酷等級，具（jù）體數值從（cóng）表6中（zhōng）選擇。

試驗完成後，樣品從試驗箱(室)中直接取出進行恢複處理，先用去離子水或蒸餾水衝洗5min，然（rán）.後晃動或使用氣流幹燥去掉水滴。
