1、概述

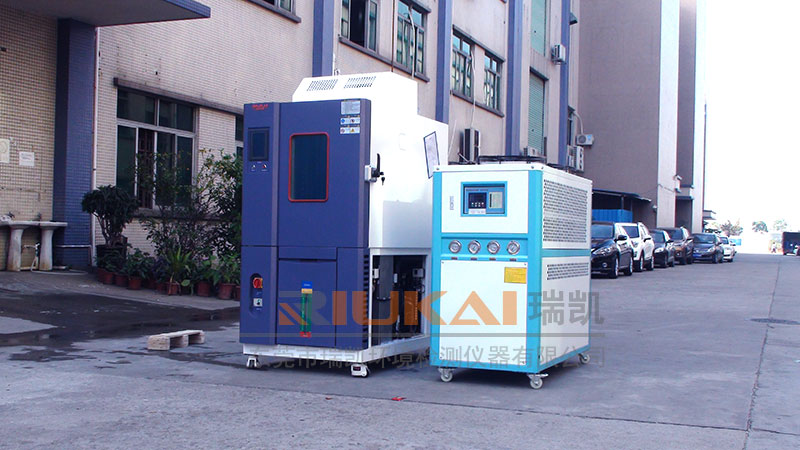

     高低溫試驗箱是指一種溫度可調節的密閉箱體或空間，其中某部分能滿足規定的試驗條件。用於工業和檢測用，提供高溫、低溫或者高低溫交變的試驗條件，應用領域主要為電子電工、汽車摩托、航空航天、船舶兵器等相關產品的零部件及材料的試驗，是常見的一種環境 試驗箱。
    高低溫試驗箱的高溫控製都是通過發熱管加熱箱體，控製溫度則有程序控製。為達到快速的升溫速率和較高箱體溫度，一般是通過增加加熱電熱絲數量和提高溫控軟件控製性能。
    高低溫試驗箱的製冷係統基本采用壓縮機製冷或者液氮製冷，為達到快速的降溫速率和較低箱體溫度，一般是通過 增加製冷功率實現。

    目前，國內沒有高低溫試驗箱設備的能效測試方法及評價方麵的相關標準，導致設備生產商隻關注產品的應用性能，而忽略了設備能效，在使用中造成大量不必要的能源損耗。全國在用高低溫試驗箱超過五萬台，每年耗電量超過10億度電，是一種耗電量很大的試驗設備。因此，開展高低溫試驗箱能效評價方法方麵的研究，具有十分重要的意義。

    2、高低溫試驗箱常見參數

    瑞凱高低溫試驗箱可實現高溫、低溫、交變等狀態，高溫參數有125℃、1559C、175%C. 200℃等規格 ，低溫參數- 40℃、-55℃、 -65℃等規格，升降溫速率則有1℃/min、3℃/min， 5℃/min ，其中以1℃/min的為常見。

    3、能效測試方法

    結合高低溫試驗箱的工作參數、工作原理等，為全麵評價高低溫試驗箱的能效，主要從以下幾個方麵進行能效測試方法的設計:
    3.1基本思路
    高低溫試驗箱必須滿足GB/T 10592-2008 《高低溫試驗箱技術要求》的相關要求，才有必要進行能效的測試。試驗箱內腔的總容積分為若幹易於測量的簡單幾何形狀測量得出試驗箱的工作室容積。試驗箱的參數各異，容積大小，溫度參數，升降溫速率都不相同，這給高低溫試驗箱的能效測試方法增加了難度，為此，先對應用為廣泛的工作室容積不大於5m³、溫度變化速率不大於5℃/min試驗箱開展能效測試方法的研究。
    試驗之前，按照高低溫試驗箱使用說明書的要求完成附件的安裝與連接，配置有測試孔的試驗箱采用附帶的塞子保持測試孔密封，試驗箱保持完全關閉狀態，連續通電的除霜功能保持開通狀態，自動通電的除霜功能保持自動狀態;手動控製的除霜功能照明等保持斷開狀態，將試驗箱置於規定測試條件下預置至少2 h ，使試驗箱內幾何點溫度與環境溫度一致。
    試驗期間，測試區域無強製對流空氣，環溫度應保持在23℃±2℃ ，垂直方向的溫度梯度不超過2 ℃/m。相對濕度≤85% ，大氣壓力保持80 kPa~ 106 kPa範圍內。環境溫度是指距試驗箱邊壁1m，距地麵1m處的測試點測得的溫度，環境溫度不應受到試驗箱出氣口溫度的影響。試驗電壓保持在額定電壓的±3%範圍內，額定頻率保持在1±1%範圍內，試驗設備的供水需符合工業用水標準要求，溫度保持在28℃±1℃ ，水壓保持在0.2 MPa±0.05 MPa範圍內。
    高低溫試驗箱的能效測試，包括箱內保持在低溫情況下的恒溫試驗，箱內保持在常溫情況下的恒溫試驗，箱內保持在高溫情況下的恒溫試驗，升溫試驗，降溫試驗以及熱載能力試驗共六個方麵。
    3.2低溫狀態下的恒溫試驗
    高低溫試驗箱處於空載狀態，箱內溫度恒定在-55℃ ，測試箱體工作1h的耗電量，計算單位容積條件下的耗電量。當箱體的溫度達不到-55℃時，試驗箱的測試溫度設置為-25℃。
    3.3常溫狀態下的恒溫試驗
    高低溫試驗箱處於空載狀態， 箱內溫度恒定在25℃ ，測試箱體工作1h的耗電量，計算單位容積條件下的耗電量。
    3.4高溫狀態下的恒溫試驗
    高低溫試驗箱處於空載狀態， 箱內溫度恒定在125℃，測試箱體工作1h的耗電量，計算單位容積條件下的耗電量。
    3.5升溫試驗
    高低溫試驗箱處於空載狀態，幾何點溫度達到25℃後，穩定運行2 h ，然後以溫度變化速率升溫到極限溫度，記錄從25℃至125℃區間內的耗電量，計算單位容積條件下的耗電量。
    3.6降溫試驗
    高低溫試驗箱處於空載狀態，幾何點溫度達到25℃後，穩定運行2 h ，然後以溫度變化速率降溫到極限溫度，記錄從25℃至-55℃區間內的耗電量，計算單位容積條件下的耗電量。當箱體的溫度達不到-55℃時，記錄從25℃至-25℃區間內的耗電量。
    3.7熱載能力試驗
    在試驗箱位置放置-個輸入功率 可調的阻性電熱元件，試驗箱在達到-55℃（箱體的溫度達不到-55℃時，取-25℃） ，溫度後穩定運行2 h，監控試驗箱加熱功率及試驗箱示值溫度， 接通阻性電熱元件，並調節其輸入功率，直至試驗箱加熱功率為零且示值溫度穩定在設定溫度的0.5℃範圍內，測試阻性電熱元件的輸入功率值。

    4、結論

    本文結合 高低溫試驗箱產品特點，提出了具體的能效測試方法，可供評價高低溫試驗箱的機構、企業提供借鑒，為高低溫試驗箱行業的健康發展帶來積極的作用。
