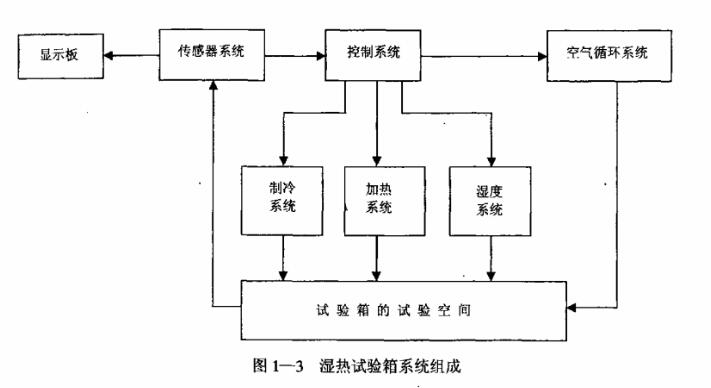

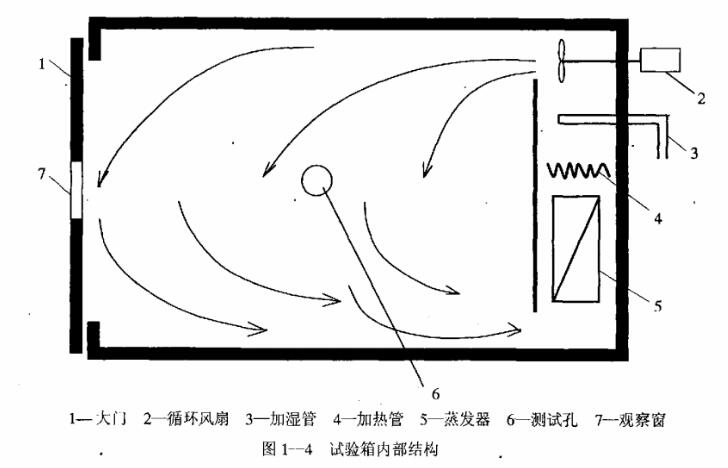

在各種環境試驗測試中以溫、濕度試驗為常見且以使用中、小型高低溫試驗箱居多，因此本文以高低溫濕熱試驗箱為例作以介紹。高低溫濕熱試驗箱由製冷係統、加熱係統、控製係統、濕度係統、空氣循環係統和傳感器係統等組成，見圖1-3所示，試驗箱內部結構見圖1-4。

下麵簡要敘述一下這幾個主要 係統的工作原理和工作過程。

    製冷係統是高低溫濕熱試驗箱的關鍵部分之一，一般來說製冷方式采用蒸氣壓縮式製冷。根據試驗箱工作溫度範圍不同，製冷型式有：單級製冷、雙級製冷和複疊式製冷。它們主要由壓縮機、冷凝器、節流機構和蒸發器組成。以東莞草莓视频网站儀器生產的試驗箱製冷係統為例(見圖1-5), 它由兩部分組成，分別稱為高溫部分和低溫部分，每一部分都是一個相對獨立的製冷係統。高溫部分製冷劑的蒸發吸熱來自低溫部分製冷劑的冷凝放熱；低溫部分製冷劑的蒸發是從試驗箱內空氣吸熱來獲取熱量。高溫部分和低溫部分是用蒸發冷凝器聯係起來的，它既是高溫部分的蒸發器，也是低溫部分的冷凝器。瑞凱試驗箱的高溫部分製冷劑采用中溫製冷劑HFC-404，低溫部分製冷劑采用低溫製冷劑R23，箱內溫度能達到-70C 。

    加熱係統：它相對製冷係統而言比較簡單。它主要出電阻絲組成。如果要求升溫速率較大，則加熱絲功率也比較大，而且在試驗箱的底板也設有加熱器。加熱係統的加熱量可由控製係統來決定。
    控製係統：是試驗箱的核心，它決定了試驗箱的升降溫速率及精度等重要指標。現有試驗箱的控製器大都采用PID控製方法。
    濕度係統：分為加濕和除濕兩個子係統。加濕方式一般采用燕氣加濕法，即將常壓蒸氣直接注人試驗空間加濕。這種加濕方法加濕能力強，速度快，加濕控製靈敏，尤其在降溫時容易實現強製加濕。除濕有兩種方式：冷卻除濕和幹燥器除濕。冷卻除濕是將空氣冷卻到露點溫度以下，使大於飽和含濕量的水氣凝結析出，這樣就降低了濕度。幹燥器除濕是利用氣泵將試驗箱內的空氣抽出並送人幹燥器進行幹燥，幹燥完後又送人試驗箱內，如此反複循環進行除濕。現在大部分試驗箱采用前一一種除濕方法，後一種除濕方法用於有特殊要求的場合，且費用較貴。
    傳感器係統：試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電阻和熱電偶。濕度的測量方法有兩種：幹濕球溫度計法和固態電子式傳感器直接測量法。
    空氣循環係統：一般由風機及其驅動電機構成。
