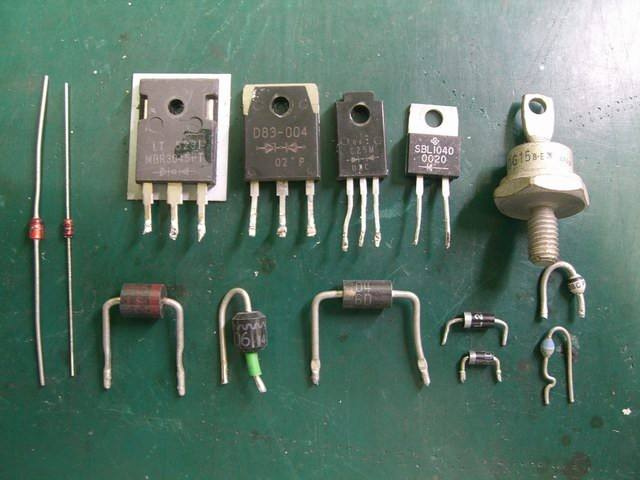

目前我司生產的二（èr）極（jí）管使用的老化篩選項目有高溫儲存老化、高低溫循環老化、高低溫衝擊老化和高溫功（gōng）率老化等。下麵把各個（gè）試驗方法作一簡要介紹：

    （1）、高溫儲存老化（huà）：把二極管器件置於（yú）150℃的高低溫試驗箱內放（fàng）置168小時（shí），考慮到我（wǒ）司（sī）實際情況，目前放置時間為48小時。
    （2）、高低溫循環（huán）老化：把二極管器件置於-55℃的低溫中15分鍾，然後置於25℃的環境中5分鍾，再置於150℃的環境中15分鍾，如此循環10次。
    （3）、高低溫衝擊老化：把二極管器件置於0℃的環境中5分鍾，然後取出馬上置於100℃的環境中5分鍾，接（jiē）著取出馬上（shàng）置於0℃的環境中5分鍾，如此循環10次。
    （4）、高溫功率老化：對於普通整流管、開關管等施加80％的VR額（é）定電壓，然後置於125℃的環境中（zhōng）168小時，考慮到我司實際（jì）情況，目前是置於105℃的環境中48小時；對穩壓管我司目前是施加66％的功率置於70℃的環境中48小（xiǎo）時。

    二極管的加速壽命試（shì）驗

    加速（sù）壽（shòu）命試驗是指采用加大應力的方法促使（shǐ）樣品在短期內失效，以預測在正常工作條（tiáo）件或（huò）儲存條件下的可靠性，但不改（gǎi）變受試樣品（pǐn）的失效分布。
    通過加速壽命試驗可（kě）達到以下目的：
    （1）、在較短時間裏，對高可靠元器件的可靠性水平進行評估，可用外推法快速預測在規定（dìng）條件下的失效率；
    （2）、在較短時間內，對元器件可靠性設計、工藝改進和可靠性（xìng）增長的效果進行評估（gū）；
    （3）、在較短（duǎn）時間內，加（jiā）速暴（bào）露元器件失效模式和機理，從而可（kě）正（zhèng）確地製（zhì）定失效判據和篩選條件。
    必須指出，元器件的電氣規格參數指標與其性能穩定可靠是不同的概念，兩者之（zhī）間並（bìng）沒有直（zhí）接的聯係。規格參數良好（hǎo）的元器件，它的可靠（kào）性不一定高；相反，規格參數差一些的元（yuán）器（qì）件，其（qí）可靠性也不一定低。電子元器件的大部分規格參數都可以通過儀表立即測量出來，但是它們的可靠性和穩定（dìng）性卻必（bì）須通過各（gè）種可（kě）靠性試驗（yàn），或者（zhě）大（dà）量（或長期）的使用之後（hòu）才（cái）能判（pàn）斷出來。
    電子元器件的失（shī）效率數據，可以通過對（duì）它的可靠性（xìng）試驗求得：
    λ＝失效率＝失效數÷（試驗器件的總數×運用時間）
    失效率的常用單位（wèi）是Fit（1Fit＝10-9/h），一百萬個（gè）元器（qì）件運用1000h有（yǒu）1個失效，就叫做1Fit。失效率越低，說明元器件的可靠性越高。

    二極管使（shǐ）用的（de）一（yī）些注意事項

    二極（jí）管應該按照極（jí）性接（jiē）入電路，大部分情況下，應該使二極管的正極（或稱陽極）接電路的高電位，而穩壓二極管的負極（或稱陰極）要接電源的正極，其（qí）正極接電源負極。
    二極管（guǎn）正（zhèng）常工作（zuò）需要（yào）一定的條件，如果（guǒ）工作條件超（chāo）過允許的範（fàn）圍，則（zé）不能正（zhèng）常工作，甚至造成永久性的損壞。為使二極（jí）管能夠長期穩定運行，必須注（zhù）意下列事項：
    （1）、切勿使電壓（yā）、電流超過器件手（shǒu）冊中規定的極限值，並應根據設計原則選（xuǎn）取一定的裕（yù）量。
    （2）、允許使用小功率電烙（lào）鐵進行焊接，焊接時間應該小於3～5s，在（zài）焊接（jiē）點接觸型二極管時，要注意保證焊點與管芯之間有良好的散熱。
    （3）、玻璃封裝的二極管引線的（de）彎曲處距（jù）離管體不能太小（xiǎo），一般不少於2mm。
    （4）、二極管的位（wèi）置盡可能（néng）不要靠近電路中的發（fā）熱元件。
    （5）、用穩壓管時應注意，二極管的反向（xiàng）電流（liú）不能無限增大，否則會導致二極管中的熱量過（guò）高而（ér）燒（shāo）毀（huǐ）。因此（cǐ），穩壓管在（zài）電路中（zhōng）一般（bān）需要（yào）串（chuàn）聯限流電阻，以限製耗散功率。
