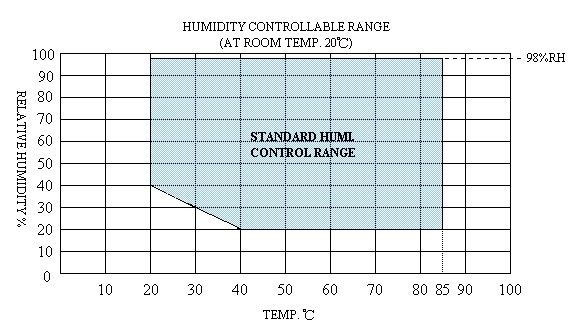

高溫試驗

    ■目的：測試產品在高溫條件下的貯存、運輸（shū）和工作的功能（néng）完好性。
    ■類型： 高溫貯（zhù）存、高溫工作
    ■嚴酷等級：高溫值、持續時間
    ■試驗標準： IEC60068-2-2 GB/T2423.2

    ■高溫貯存測試的溫度必（bì）須高於產品（pǐn）的工作溫度（dù）（Tmax）。 研製測試（shì）時溫度 （一般取Tmax+20℃）。 小批量試（shì）產測試時溫度次之（一般取Tmax+15'C）。例行測試（一般取Tmax+10℃）。

    低溫（wēn）試驗

    ■試驗目（mù）的：測試產品在低溫條件下（xià）的貯（zhù）存、運輸和工作的功能（néng）完好性（xìng）
    ■試驗類型：低溫貯存、低溫工作
    ■嚴酷等級： 低溫值（zhí）、持續時間
    ■試驗標準： IEC60068-2-1 GB/T2423.1
    ■低溫測試的溫度必（bì）須低 於產品技術（shù）條（tiáo）件規定的低溫工作溫度。研製測試，轉產測試次之，例行測試;通常狀況下三個階段（duàn）的（de）低溫都取為-40℃。

    溫度循環（huán）試驗

    ■試驗目的： 確定一次或多次溫度變化對產品的影響
    ■試驗類型：規定溫度變化速率的溫度循環
    ■嚴酷等級：高溫值、低溫值、高低溫下的保（bǎo）持時間、溫（wēn）度變化速率、循環數
    ■試驗標準： IEC60068-2-14  GB/T2423.22
    ■溫變率大（dà）於（yú） 1C/min，但應小於5C/min。
    ■循環次數大於2次（研製測試）或8次（轉產測試）。
    ■溫度保持時間大（dà）於0.5小時（對（duì）無外殼單板）或2小時（對整機）。

    溫度衝擊試驗

    ■試驗目的： 考核產品的承受熱衝擊的能力（lì）。
    ■嚴酷等級：高低溫、高低溫下的保留時間、轉換時間、循環數
    ■試驗標（biāo）準： IEC60068-2-14、GB/T2423.22 EIA-364、IPC- TM650
    ■將樣品放入溫度衝擊測試箱中： 先在40C土2C的低溫（wēn）環境下保持1h，在1min內將溫度切換到+85'C土2C的高溫（wēn）環境下並保（bǎo）持lh，共做24個循環（48 h）。測試完成後，檢查產品（pǐn）的外觀，並測試油漆的附（fù）著（zhe）力、耐磨性。
    ■結果判定：產品表麵無異常，附著力和耐磨性測試合格。

    高低溫試驗注意（yì）事項

    ■對（duì）於大試樣，在氣流的進風口和出風口的溫度和濕度可能會有不同（tóng），因此放置（zhì）樣品時應注（zhù）意;
    ■樣品（pǐn）之間不應產生電感而互相影響
    ■試樣（yàng）應便於（yú）移動以進行中間檢（jiǎn）查（chá）;
    ■試樣不應 受到試驗箱壁的直接輻射和傳導：
    ■在低溫試驗中，常因夾具結冰引起器件外引線與夾具接觸不良，或結冰漏電。遇到這種情況，應該反複檢查夾具，位接觸良好，消（xiāo）除結冰（bīng）漏電之後，方能測量電參數，否（fǒu）則測（cè）量結果不準確：
    ■試（shì）驗結束後，不要立即將試樣取（qǔ）出試驗（yàn）箱（xiāng），而是等試驗箱溫（wēn）度恢複至室（shì）溫時再取出;

    濕熱試驗

    ■試驗目的：適用於確定元件、設備或其他產（chǎn）品在（zài）高濕度與溫度循環變化組合且通常（cháng）會在試驗（yàn）樣品表麵產生凝露（lù）的條件下使用、運輸和貯存的適應性。
    ■試驗類型：恒定濕熱試驗、交變（biàn）濕熱、沸騰試驗
    ■恒定（dìng）濕熱試驗： 測試溫度為產品的高溫工（gōng）作溫度加5℃。濕度為90%土3%;測試時間為24小時。
    ■交變濕熱（rè）試驗：溫度循環加高濕條件，溫（wēn）度25℃~55℃， 相對濕度93%。
    ■試驗（yàn）標準： IEC 60068-2-30、GB/T 2423.3 、GB/T 2423.4

    注意事項

    ■濕球紗布變質變贓（zāng）會導致測量精度偏差5%~ 10%，經常更換紗布，使用（yòng）清潔度符合要求的去離（lí）子水：
    ■在進行THB試驗時，因試件內部發熱，試樣表（biǎo）麵附近的相對濕度會降低，影響（xiǎng）試驗的準確性，試驗方案可調整為：通電1小時斷電（diàn）3小時，斷續電試（shì）驗：
    ■試驗箱內的溫濕度條（tiáo）件應（yīng）與試樣內部的（de）溫濕度條（tiáo）件保持一 致（zhì），且（qiě）均勻度要好。在高濕度試驗中，如果某（mǒu）-點的溫度低1℃，這（zhè）一點的濕度就（jiù）可能變成100%RH，就（jiù）會有凝（níng）結的水珠出現，使試驗數（shù）據發生很大變化;
    ■在壓力蒸 煮鍋試驗結束後（hòu），要冷卻後（hòu）再取出。防止試樣受到壓力衝擊和溫度衝擊，造成樣品破（pò）裂損壞。
